精密旋削部品はどのようにしてロボット手術ツールの小型化を可能にするのでしょうか?

ロボット手術システムは縮小しています。次世代の腹腔鏡および顕微手術ロボットは、直径 3 mm 未満の器具を使用します。これは、繊細な解剖学的構造をナビゲートするのに十分な小ささでありながら、グリップ、切断、縫合に十分な強度を備えています。これを達成するには、すべてのコンポーネント、特にツールの手首内部の機械的伝達要素を徹底的に再考する必要があります。答えは次のとおりです精密旋削部品– 10年前には考えられなかった公差まで機械加工された、小さく複雑な形状。この記事では、高精度 CNC 旋削加工によって、ミリ未満のロボット ツールを可能にする小型シャフト、ピン、ハウジングがどのように作成されるのか、また調達管理者がサプライヤーに何を求めるべきかについて説明します。

ロボット手術における小型化の課題

一般的なロボット手術器具には、鉛筆よりも小さなチューブの中に最大 20 個の可動部品が含まれています。各部分は次のことを行う必要があります。

• 繰り返しの滅菌に耐えます (オートクレーブ、ガンマ線照射)
• ほぼゼロのバックラッシでトルクを伝達
• 最小0.15mmの壁厚内に適合
• 従来の機械加工コンポーネントよりコストが低い - 機器は多くの場合使い捨てまたは限定的再利用であるため

従来の機械加工方法 (スタンピング、単純な旋削加工) では、必要な同心度、表面仕上げ、微細特徴を保持できません。ライブツーリングを備えたスイス型 CNC 旋盤で製造された精密旋削部品は、旋削、フライス加工、穴あけを 1 サイクルで組み合わせることでこれらの問題を解決し、±0.005mm 以上の公差を実現します。

精密旋削部品が小型化を可能にする 3 つの重要な方法

1.マイクロシャフトとドライブピン

手術ロボットの手首は、ケーブルまたはプッシュロッドを使用してエンドエフェクターを関節運動させます。これらは、多くの場合直径 0.5 mm ～ 2 mm の小さなピンやシャフトに接続されます。精密旋削部品には次のものが含まれます。

• 止め輪用溝（幅0.2mm、深さ0.05mm）
• トルク伝達のための六角形または四角形の端
• ケーブルを圧着するための十字穴 (直径 0.3 mm)

精度が重要な理由: 1 mm のピンの 2 µm のずれにより、0.2° の角度誤差が生じます。外科医が 0.5 mm の血管を縫合する場合、これは許容できません。

2.薄肉管状コンポーネント

関節ジョイントには、壁厚が 0.2 mm 未満のハウジングとスリーブが必要です。従来の旋削ではびびりや倒れが発生します。高圧クーラントと超硬工具を使用したスイス旋削により、安定した再現性のある薄肉が得られます。精密旋削部品二次バリ取りなし。

3. 単一のセットアップで複雑な形状を実現

ロボット ツールの設計者は、ねじ、テーパー、アンダーカット、フラットなどの機能をすべて 1 つの部品に組み合わせたいと考えています。多軸旋盤で精密な旋削部品を作成すると、複数のセットアップが不要になり、幾何学的一貫性が確保されます。たとえば、螺旋状の駆動溝と近位フランジを備えたトロカール先端は 40 秒未満で加工できます。

パラメータ表 – 外科用精密旋削部品の重要仕様

精度が一貫していない旋削部品の隠れたコスト

医療機器 OEM は、個々の精密旋削部品の影響を過小評価しながら、組立公差に重点を置くことがよくあります。実際の例: 外科用ステープラーのメーカーでは、溝の深さが一貫していない 0.5 mm のピンが原因で、現場で 12% の故障が発生しました。ピンのサプライヤーは±0.01mmを主張していましたが、納品されたのは±0.025mmでした。各バッチを 100% 光学選別で管理するサプライヤーに切り替えると、不良率が 0.2% に減少しました。

重要な教訓:

• 測定は重要 – ノギスだけでなく、レーザーマイクやビジョンシステムのレポートも求めてください。
• 材料認証 – 手術器具には完全なトレーサビリティが必要です (EN 10204 3.1)。
• 表面仕上げの一貫性 – 粗い部分には細菌が潜んでいます。 Ra と Rz を指定します。

拓源氏が外科的小型化の需要を理解している理由

青島拓源金属有限公司は、10 年以上かけて精密金属加工能力の開発に取り組んできました。一般的な機械工場とは異なり、Tuoyuan は外科用ロボットに必要な正確な技術に焦点を当てています。

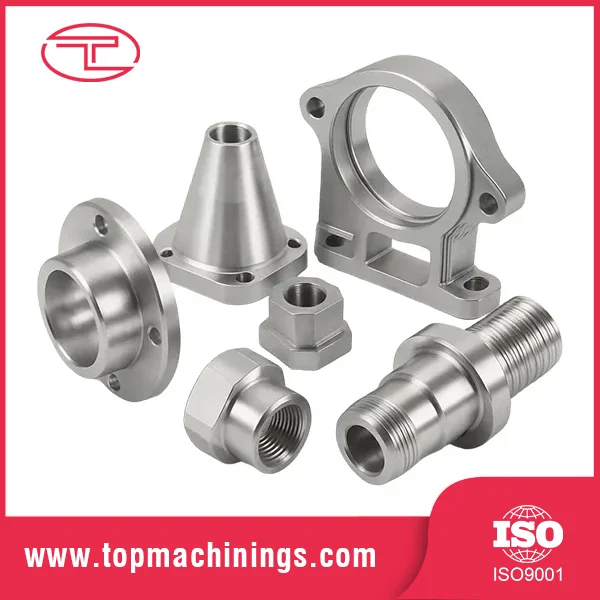

• マイクロシャフト、ピン、スリーブ用の CNC 旋削部品 (スイス製および固定主軸台)
• 複雑なハウジング機能のための CNC フライス加工部品
• コスト効率の高い大量生産コンポーネント向けのスタンピングと鍛造
• 表面処理 (亜鉛めっき、粉体塗装、研磨) – ただし、手術器具では電解研磨または不動態化が指定されることが多く、Tuoyuan は認定パートナーを通じて手配できます。

拓園 は、原材料から完成部品までの完全なサプライチェーンを備え、ISO 9001 に基づいて運営されています。同社の「細部にわたる卓越性」の理念は、各精密旋盤部品がデジタル測定機器で検査され、バッチ記録が 10 年以上保存されることを意味します。これは医療機器のトレーサビリティに不可欠です。

実用的なツールの 1 つ – 調達のための簡単なチェックリスト

ロボット手術装置用の精密旋盤部品のソースを評価する場合は、次のことを尋ねてください。

• 最も重要な機能に関する公差スタックアップ分析。
• CMM またはレーザー マイクを使用して測定された 3 つのランダムなサンプル部品。
• ロット番号と化学組成を示す材料証明書。
• 工程能力 (Cpk) – 直径と同心度については、Cpk ≥1.33 が安全なしきい値です。

拓園 は 4 つすべてを標準で提供します。

小さな部品、手術への大きな飛躍

より小型でスマートなロボット手術ツールへの傾向は止められません。しかし、それは既存の設計を単純に縮小するだけでは実現できません。必要です精密旋削部品ミクロサイズでマクロ精度があり、一貫して大量生産されています。調達マネージャーにとって、最善の戦略は、証明された CNC 旋削の専門知識、完全な社内プロセス チェーン、偶然を許さない品質システムを備えた金属加工会社と提携することです。

最も難しいマイクロコンポーネントの図面を次の宛先に送信してください。拓園実現可能性のレビューとサンプル実行のために。上記のパラメータ表を使用して許容差を指定し、工程能力レポートを要求します。適切な精密旋削部品サプライヤーは、開発時間を半分に短縮し、次世代の手術ツールを現実のものにすることができます。
