チタン精密旋削部品とは何ですか?また、製造においてそれが重要なのはなぜですか?

1. チタン精密旋削部品とは？

チタン精密旋盤部品特殊な旋削装置を使用して回転するチタン素材から材料を除去することによって製造されるコンポーネントです。コンピューター数値制御 (CNC) システムは、切削工具をガイドして正確な直径、長さ、溝、ねじ山、穴、その他の指定された形状を生成します。

汎用の金属部品とは異なり、精密旋盤部品は、定義されたエンジニアリング要件を満たすように設計されています。それらの寸法と表面状態は、シール性能、アセンブリの位置合わせ、回転動作、締結の信頼性、および機器の耐用年数に直接影響を与える可能性があります。

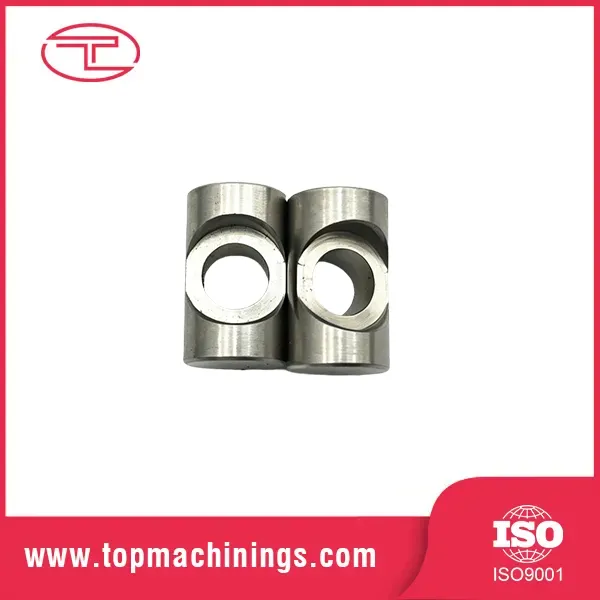

典型的な例には、チタン シャフト、ブッシング、スリーブ、ピン、ネジ付きフィッティング、スペーサー、コネクタ、カスタムの円筒コンポーネントなどがあります。図面によっては、部品の旋削のみ、または追加のフライス加工、穴あけ、ねじ切り、研削、表面仕上げが必要な場合があります。

何が旋削部品を真に精密に加工するのでしょうか?

• 寸法精度:重要な直径、長さ、およびボアは、指定された公差内に収まります。
• 幾何学的制御:同心度関連の要件、振れ、真円度、その他の幾何学的特性は、必要に応じて制御されます。
• 表面品質:機能的な表面は、指定された粗さと仕上げの要件を満たします。
• 材料の一貫性:チタンのグレードと材料の状態はエンジニアリング仕様と一致します。
• 再現性:生産プロセスでは、承認されたバッチ全体で一貫した結果が維持されます。

バイヤーにとっての目標は、単にチタン部品を入手することではありません。それは、アセンブリに適合し、動作環境で確実に機能し、必要な数量で一貫して製造できるコンポーネントを入手することです。

2. 精密製造においてチタンが重要なのはなぜですか?

従来の金属では機械的性能、重量、耐環境性の必要な組み合わせを提供できない場合にチタンが選択されます。その利点は、各コンポーネントが不必要な質量を追加することなく信頼性の高いパフォーマンスを提供する必要があるコンパクトなアセンブリで特に価値があります。

軽量で高強度

チタン合金は、有利な強度対重量比を提供します。多くの鋼と比較して、チタン合金は、適切に設計されたコンポーネントに必要な強度を維持しながら、大幅な軽量化を実現できます。このため、航空宇宙ハードウェア、軽量機構、ポータブル機器にとって魅力的です。

優れた耐食性

チタンは自然に保護酸化膜を形成し、多くの環境での耐食性に貢献します。グレードと使用条件に応じて、海洋機器、化学処理システム、湿気や腐食性媒体にさらされるコンポーネントに適しています。

それにもかかわらず、適合性は常に、実際の化学薬品、温度、隙間の状態、および関連する動作圧力に照らして評価する必要があります。あらゆる環境に適した単一のチタングレードはありません。

要求の厳しいアプリケーションでも信頼できるパフォーマンスを発揮

適切に選択されたチタン部品は、機械的強度、耐食性、および長期的な機能信頼性の有用な組み合わせを提供します。特定のチタングレードも優れた生体適合性を備えていますが、医療用途には追加の材料、製造、および規制管理が必要です。

長期的な価値の可能性

チタンは通常、一般的なアルミニウムやスチールの代替品よりも購入と加工にコストがかかります。ただし、その価値はコンポーネントの耐用年数全体にわたって評価される必要があります。軽量化、腐食関連のメンテナンスの軽減、およびアプリケーション固有のパフォーマンスの利点により、初期投資が正当化される可能性があります。

最も経済的なソリューションは、必ずしも単価が最も低い材料であるとは限りません。無駄な加工や過剰な仕様を省き、用途の機能要件を満たす素材です。

3. どのチタンのグレードを検討すべきですか?

材料の選択は、強度、耐食性、機械加工性、コスト、および顧客仕様への準拠に影響します。一般的な選択肢は、市販の純チタン グレード 2 と、一般にグレード 5 として知られるチタン合金 Ti-6Al-4V の 2 つです。特定の化学的、構造的、または規制された用途には、他のグレードの方が適している場合があります。

この表は一般的な選択ガイドを提供するものであり、技術的な承認に代わるものではありません。材料のグレード、供給条件、国家または業界の標準は、自動的に置き換えられるわけではありません。購入者は、正確なグレード、管理基準、および必要な材料状態を指定する必要があります。

材料選択の間違いを避けるにはどうすればよいでしょうか?

• 実際の負荷、温度範囲、周囲環境を確認してください。
• 耐食性、強度、疲労性能、または重量が主な要件であるかどうかを確認します。
• 材料規格と顧客固有の制限を確認します。
• 材料証明書とバッチトレーサビリティが必要かどうかを確認します。
• 生産スケジュールを承認する前に、製造業者に材料の入手可能性を確認するよう依頼してください。

高強度または耐食性があるという理由だけでグレードを選択すると、最終製品が改善されずにコストが増加する可能性があります。重要な決定は、測定可能な動作要件に基づいて行う必要があります。

4. チタン精密旋削部品はどのように製造されますか?

信頼性の高いチタン旋削加工には、エンジニアリングレビュー、材料準備、機械加工、検査、最終納品を結びつける、制御されたワークフローが必要です。各段階は、組み立て中や現場での作業中に発生する可能性のある欠陥を防ぐのに役立ちます。

ステップ 1: 図面レビューと設計評価

製造業者は、技術図面、3 次元モデル、限界寸法、ねじ山、表面要件、および生産数量をレビューします。潜在的な問題には、不必要に厳しい公差、アクセスできない機能、薄い壁、複雑な内部形状などが含まれます。

初期のエンジニアリング フィードバックは、機能を損なうことなく加工を簡素化できる変更を特定するのに役立ちます。

ステップ 2: 材料の準備

指定されたチタングレード、素材形状、寸法、材質条件に応じて原材料を選択します。必要に応じて、製造を開始する前に証明書と識別記録がチェックされます。

ステップ 3: CNC 旋削

CNC 旋削中は、プログラムされた加工シーケンスに従って切削工具が材料を除去しながら、ワークピースが回転します。設計に応じて、このプロセスでは外径、肩部、溝、穴、およびその他の回転機構を作成できます。

安定した生産には、適切なワーク保持、工具形状、切削パラメータ、およびクーラント供給が不可欠です。

ステップ 4: 二次的な操作

一部のコンポーネントでは、追加のフライス加工、穴あけ、タッピング、ねじ切り、研削、またはバリ取りが必要です。これらの操作は、重要な表面を保護し、フィーチャー間の寸法関係を維持するために調整する必要があります。

ステップ 5: 検査と仕上げ

完成したコンポーネントは、図面と購入要件に照らしてチェックされます。用途に応じて、これには、寸法測定、ねじ山検査、表面粗さ試験、目視検査、および材料文書のレビューが含まれる場合があります。

指定された仕上げ処理は、チタンのグレード、機能要件、およびその後の組み立て作業との適合性を評価する必要があります。

ステップ 6: 梱包と配送

部品は洗浄し、ねじ山、シール面、精密機構を保護する方法で梱包する必要があります。明確なラベルとトレーサビリティ記録により、受入検査と在庫管理が簡素化されます。

5. 購入者が理解すべき機械加工の課題は何ですか?

チタンはうまく機械加工できますが、その挙動は多くの一般的なエンジニアリング金属の挙動とは異なります。これらの違いを理解することで、バイヤーは見積書、生産スケジュール、製造能力をより現実的に評価することができます。

熱集中と工具摩耗

チタンは熱伝導率が比較的低いため、切断ゾーン付近に熱が集中する可能性があります。切削条件と冷却が適切に制御されていない場合、これにより工具の摩耗が促進され、表面品質に影響が出る可能性があります。

適切な切削工具、安定した加工パラメータ、効果的なクーラント供給、およびタイムリーな工具交換により、プロセスの一貫性が維持されます。

弾性回復と寸法変化

チタンの弾性挙動により、切削力が取り除かれた後に材料が跳ね返る可能性があります。薄肉のコンポーネントや細いシャフトは、ワーク保持圧力や切削力に特に敏感です。

慎重な治具の設計、適切な加工シーケンス、および中間測定は、歪みを軽減し、寸法管理を向上させるのに役立ちます。

切りくず管理と表面欠陥

制御されていない切りくずは、機械加工を妨げ、仕上げ面を損傷し、自動化された生産を混乱させる可能性があります。工具の状態が不適切であると、表面の裂け、刃先への材料の堆積、または不均一な仕上げが発生する可能性もあります。

したがって、効果的な切りくずの排出と重要な表面の検査はプロセスの重要な部分です。

製造コストの上昇

チタンの材料価格、加工時間、工具の消費量、および検査要件はすべて、完成したコンポーネントのコストに影響を与える可能性があります。厳しい公差、複雑な機能、要求の厳しい文書化により、コストがさらに増加する可能性があります。

多くの場合、購入者は機能しない機能を簡素化し、不必要に厳しい公差を回避し、適切な生産数量を選択することでコスト効率を向上させることができます。

6. 適切な公差を指定するにはどうすればよいですか?

公差は、許容範囲内で製造寸法がどの程度変動するかを決定します。チタン精密旋削部品の場合、適切な公差は、機能、材料、形状、製造方法、検査能力、機能要件によって異なります。

すべてのチタン部品に適用される普遍的な公差はありません。次の例は、購入者が特定の製造能力を保証するのではなく、要件を整理する方法を示しています。

必要な場合にのみ厳しい公差を適用する

すべての寸法に非常に厳しい公差を適用すると、加工時間、検査労力、および不合格のリスクが増加する可能性があります。より現実的なアプローチは、組み立て、シール、回転、荷重伝達に直接影響を与える機能を特定することです。

たとえば、ベアリング シートは、機能しない外部ショルダーよりも厳密な寸法管理を必要とする場合があります。最終要件は設計エンジニアによって確立され、製造承認前に製造業者に検証される必要があります。

ご注文前に検査方法をご確認ください

重要な寸法がどのように測定され、記録されるのかを尋ねます。部品に応じて、適切な方法には、校正済みマイクロメーター、ボアゲージ、ねじゲージ、表面粗さ計、光学測定システム、座標測定機などが含まれます。

サプライヤーは、提案された検査方法が指定された公差と形状に適切であることを確認する必要があります。

7. チタン旋削部品はどのような業界で使用されていますか?

チタン精密旋削部品は、材料性能、耐食性、軽量、または特殊な動作条件がコストに見合うあらゆる業界で使用されています。

航空宇宙および航空

一部の航空宇宙システムでは、重量に敏感な構造、ファスナー、シャフト、フィッティング、その他の精密ハードウェアにチタン部品が使用されています。これらの用途では、厳密な材料仕様、トレーサビリティ、文書化された検査手順が必要となる場合があります。

医療機器

チタンは、特定の医療機器、機器部品、インプラント関連製品に使用されています。患者との接触または埋め込みを伴う用途には、適切な材料グレード、検証済みのプロセス、および適用可能な規制管理が必要です。汎用チタン加工だけでは医療適合性は確立しておりません。

海洋および化学処理

耐食性チタン部品は、特定の海洋システム、流体処理装置、化学処理施設で役立ちます。グレードの選択では、実際の流体の化学的性質、温度、圧力、および動作環境を考慮する必要があります。

産業機械とオートメーション

カスタムのピン、スリーブ、コネクタ、シャフト、精密継手は、特殊な機械、自動化装置、コンパクトな機構においてチタンの機械的特性の恩恵を受ける可能性があります。

エネルギーおよび高性能機器

一部のエネルギー システムや高性能製品では、重量、耐食性、機械的性能が重要となるチタン部品が使用されています。設計と材料の仕様は、アプリケーションの実際の負荷と環境への曝露を反映する必要があります。

これらの業界全体で、最も適切なコンポーネント設計は、エンジニアリング要件と製造性、検査ニーズ、および総コストのバランスが取れたものです。

8. 部品の品質はどのように確認できますか?

完成したコンポーネントは、見た目は正しくても、寸法や材料の要件を満たしていない場合があります。構造化された品質プロセスにより、バイヤーは納入されたチタン精密旋削部品が承認された仕様に準拠していることを確認できます。

材料の識別とトレーサビリティを確認する

グレード、適用される材料規格、要求される材料条件を確認してください。指定されている場合は、材料試験証明書を要求し、その文書が納品された製造バッチにリンクできることを確認してください。

重要な寸法を確認してください

検査記録では、測定された特徴を特定し、該当する図面要件への準拠を証明する必要があります。要求の厳しいプロジェクトの場合は、検査報告書フォーマット、サンプリング計画、合格基準について事前に合意してください。

表面とねじ山の品質を評価する

機能面に関連する欠陥がないか検査し、ねじ山が指定された規格に準拠していることを確認します。バリ取りと洗浄により、シールエッジ、合わせ面、その他の重要な機能が損傷してはなりません。

品質システムを確認する

製造業者が生産管理、不適合製品、機器の校正、および是正措置に関する文書化された手順を維持しているかどうかを尋ねます。認定は、サプライヤーの一般的なマーケティング ステートメントから推測するのではなく、範囲と有効性をチェックする必要があります。

• 承認された設計図面と改訂管理。
• 材料の識別と必要な証明書。
• 寸法検査と目視検査を文書化します。
• 定義された合格基準と不適合の処理。
• 適切な包装、ラベル貼付、バッチ識別。

これらの対策は、受け取りに関する紛争、予期せぬ組み立ての問題、一貫性のない生産バッチのリスクを軽減するのに役立ちます。

9. 信頼できるサプライヤーを選択するにはどうすればよいですか?

チタン精密旋削部品のサプライヤーを選択するには、単価を比較するだけでは不十分です。購入者は、メーカーがアプリケーションを理解し、必要な形状を製造できるか、プロジェクトのリスク レベルに適した検査プロセスを備えているかを評価する必要があります。

関連する製造経験を評価する

サプライヤーに、指定されたチタン グレード、同様の部品寸法、必要な公差、および生産量に関する経験があるかどうかを尋ねます。異なる金属を使用した経験が、自動的にチタンと同等の能力を発揮するわけではありません。

エンジニアリングコミュニケーションのレビュー

信頼できるサプライヤーは、不明確な図面要件を特定し、製造リスクについて話し合い、公差、製造方法、コスト間のトレードオフを説明できる必要があります。

完全な見積もりを比較する

見積書が同じ材料グレード、数量、検査要件、仕上げ作業、梱包、配送条件をカバーしていることを確認してください。初期価格が低いと、重要なサービスが除外されたり、要求の厳しい仕様が想定されたりする可能性があります。

生産の一貫性を評価する

繰り返し注文の場合は、プロセスの文書化、変更管理、バッチのトレーサビリティ、寸法変動の監視方法について話し合います。クリアランスが限られている場合や厳しい性能要件があるアセンブリでコンポーネントが使用される場合、一貫性は特に重要になります。

明確に定義された製造パートナーと協力する

青島拓源金属製品有限公司のチタン部品プロジェクトを評価する場合、発注前に特定の製造要件を検討できるように、バイヤーは技術図面、材料要件、目標数量、および検査の期待値を提供する必要があります。

他のサプライヤーの評価と同様に、一般的な製品説明に頼るのではなく、関連する加工能力、材料調達手配、品質文書、実際のプロジェクトの納期約束を確認してください。

10. 製造コストに影響を与える要因は何ですか?

チタン精密旋削部品のコストは、原材料の重量だけではなく、製造プロセス全体によって決まります。主要なコスト要因を理解することは、調達チームがより有用な見積依頼を準備し、不必要な支出を回避するのに役立ちます。

完全な見積依頼を準備する

意味のある比較可能な見積もりを取得するには、次の情報を含めてください。

• 2D 設計図面と、利用可能な場合は 3D モデル。
• 正確なチタングレードと材料仕様。
• 必要な公差、表面仕上げ、ねじの詳細。
• 試作数量と予想されるリピート注文数量。
• 検査報告書、証明書、トレーサビリティ要件。
• 必要な仕上げ、梱包、配送場所、予定日。

完全な情報により、サプライヤーは生産を開始する前に実現可能性を評価し、コスト要因を特定できます。また、材料の代替品、検査範囲、納品予定について誤解が生じる可能性も軽減されます。

11. よくある質問

結論

コンポーネントの性能が強度重量比、耐食性、寸法精度、および用途固有の信頼性に依存する場合、チタン精密旋削部品は貴重な利点をもたらします。これらの利点を実現するには、適切な材料の選択、制御された CNC 加工、現実的な公差、およびコンポーネントの用途に合わせた高品質のプロセスが必要です。

エンジニアリング チームや調達専門家にとって、最も効果的な調達戦略は、明確な技術仕様と、情報に基づいた製造能力、検査要件、コスト、納期の比較から始まります。これらの要因に早期に対処すると、回避可能な出費が削減され、完成したコンポーネントの一貫性が向上します。
