複雑な精密旋削部品とは何ですか?また、それらはコンポーネントの性能をどのように向上させますか?

複雑な精密旋削品は、要求の厳しい寸法精度、再現性、表面品質、幾何学的複雑性を達成するために、高度な旋削プロセスを通じて製造されるエンジニアリングコンポーネントです。これらは、オートメーション、機械、自動車システム、エレクトロニクス、医療機器、油圧システム、および従来の標準コンポーネントでは必要な適合性や性能が得られないその他の用途で広く使用されています。このガイドでは、構造、製造プロセス、材料オプション、公差、表面仕上げ、検査要件、設計上の考慮事項、調達慣行について説明しており、エンジニアや購買チームが生産リスクを軽減し、適切な製造ソリューションを選択できるように支援します。

目次

1. 複雑精密旋削部品とは何ですか?
2. 何が旋削部品を複雑にするのでしょうか?
3. 複雑な精密旋削部品はどのように製造されるのですか?
4. どのような材料が使用できますか?
5. 精度と公差はどのように管理されますか?
6. なぜ表面仕上げが重要なのでしょうか?
7. 精密旋削部品はどのように検査されますか?
8. エンジニアはこれらのコンポーネントをどのように設計すべきでしょうか?
9. 複雑な精密旋削部品はどこに使用されますか?
10. バイヤーは製造パートナーに何を求めるべきでしょうか?
11. よくある質問
12. 結論

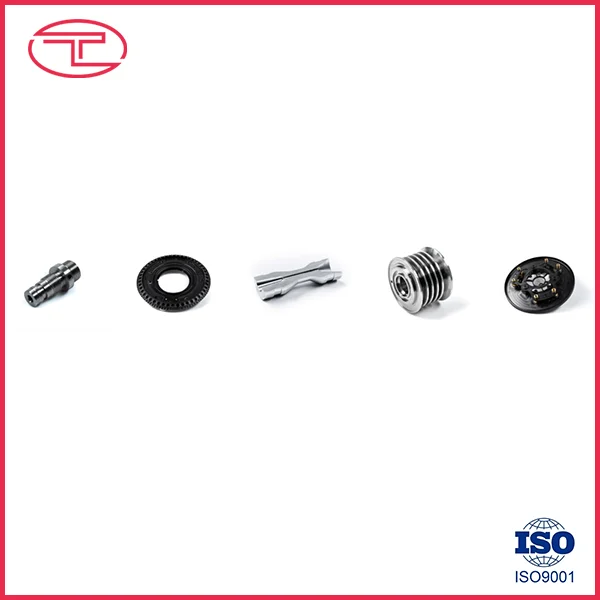

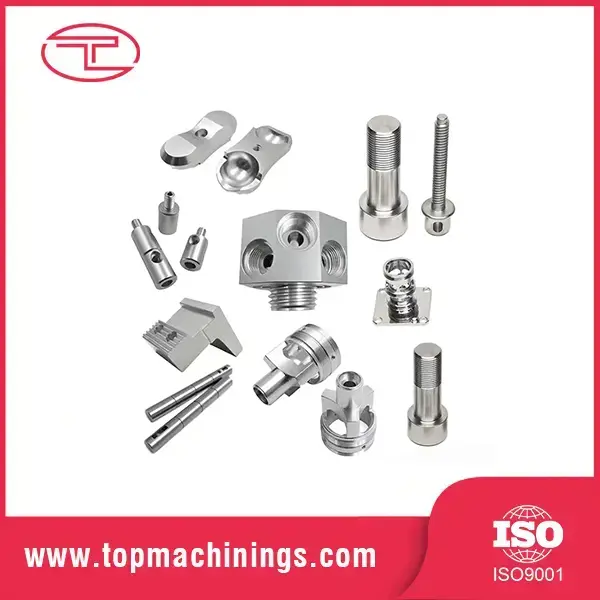

複雑精密旋削部品とは何ですか?

複雑な精密旋削部品は、主に切削工具で材料を除去しながらワークピースを回転させて、正確な円筒形、円錐形、ねじ切り、溝付き、または輪郭のある形状を作成することによって製造されるカスタム機械加工部品です。単純なシャフトやブッシュとは異なり、複雑な旋削部品は、単一の部品内で複数の機械加工操作と複雑な形状を組み合わせることがあります。

一般的な特徴には、複数の直径、内部ボア、細いねじ山、溝、肩部、テーパー、交差穴、スロット、面取り、半径、および特殊な形状の表面が含まれます。高度な CNC ターニング センターは、旋削加工と穴あけ、タッピング、フライス加工、その他の操作を統合できるため、少ないセットアップで複数のフィーチャーを製造できます。

購入者にとって、複雑な精密旋削部品の価値は、単に小さな寸法公差ではありません。本当の目的は、部品をより大きな機械システムに組み込んだときの一貫したパフォーマンスです。寸法精度、同心度、表面状態、材料特性、再現性はすべて連携して機能する必要があります。

実際の生産では、達成可能な公差は、材料、形状、機械の状態、工具、ワーク保持、プロセスの安定性、および検査方法によって異なります。公開されている機械加工リファレンスでは一般に、一般的な CNC の旋削加工が約 ±0.05 mm であることが示されていますが、プロセスが適切に設計されている場合は、選択されたフィーチャーでは約 ±0.01 mm 以下のより厳しい公差が可能になる場合があります。 :contentReference[oaicite:0]{index=0}

何が旋削部品を複雑にするのでしょうか?

コンポーネントの形状や機能要件が通常の旋削加工よりも高度なプロセス制御を必要とする場合、コンポーネントは技術的に複雑になります。複雑さは、機能の数、機能間の関係、または運用全体を通じて精度を維持することの難しさによって発生する可能性があります。

したがって、複雑さは機能的な観点から評価する必要があります。多くの目に見える特徴を備えた部品は必ずしも製造が難しいわけではありませんが、比較的小さな部品は、重要な穴、厳しい振れ要件、または難しい材料が含まれている場合、非常に要求が厳しくなる可能性があります。

複雑な精密旋削部品はどのように製造されるのですか?

信頼性の高い製造プロセスは、機械が切断を開始する前に始まります。エンジニアリングレビュー、材料検証、プロセス計画、工具の選択、機械加工、検査、仕上げはすべて、最終結果に貢献します。

エンジニアリングと図面のレビュー

製造チームはまず、技術図面、3D モデル、材料仕様、公差要件、ねじ山、表面仕上げ、熱処理、その他の特別な指示を検討します。

この段階では、生産を開始する前に潜在的な製造上の問題を特定できます。たとえば、機能しない表面の公差を不必要に厳しくすると、コンポーネントの実際の機能が改善されずに、機械加工や検査の要件が追加される可能性があります。

材料の準備

棒材またはその他の原材料は、承認された仕様に従って選択されます。トレーサビリティが重要な用途では、材料証明書が必要になる場合があります。

CNC旋削加工

CNC 制御工具がフェーシング、荒旋削、仕上げ旋削、ボーリング、ねじ切り、溝入れ、面取りなどの作業を実行している間、ワークピースはしっかりと保持されます。コンポーネントに追加のフライス加工または穴あけ機能が必要な場合は、ライブ ツーリングまたはミルターン装置を使用できます。

二次的な操作

コンポーネントによっては、回転後に追加の操作が必要になる場合があります。図面に応じて、研削、研磨、熱処理、バリ取り、メッキ、陽極酸化、不動態化、その他の表面処理が含まれる場合があります。

検査と最終検証

重要な寸法は図面と照らし合わせてチェックされます。プロジェクトの要件に応じて、メーカーはマイクロメーター、ゲージ、光学測定機器、CMM システム、またはその他の精密検査機器を使用する場合があります。

セットアップを追加するたびにアライメントの変動が生じる可能性があるため、製造順序は重要です。最新のミルターン装置は、一部の複雑なコンポーネントのセットアップ数を削減できるため、潜在的な再位置決めエラーを減らすことができます。 :contentReference[oaicite:1]{index=1}

どのような材料が使用できますか?

材料の選択は、切削動作、工具の摩耗、発熱、寸法安定性、耐食性、重量、強度、および最終用途の性能に直接影響します。

• ステンレス鋼：耐食性や機械的耐久性が要求される用途に適しています。
• 炭素鋼:一般的な機械部品、シャフト、ピン、産業用ハードウェアに共通です。
• 合金鋼:より高い強度、耐摩耗性、または熱処理能力が必要な場合に役立ちます。
• アルミニウム：軽量で機械加工が可能なため、重量が重要なアセンブリに適しています。
• 真鍮：継手、コネクタ、電気部品、および良好な機械加工性が必要な用途によく選択されます。
• 銅：電気伝導性または熱伝導性が重要な場合に使用されます。
• エンジニアリングプラスチック：POM、PEEK、PTFE、ナイロンなどの材料は、特殊な軽量、低摩擦、または耐薬品性の用途向けに加工できます。

決して加工の都合だけで材質を選定してはいけません。エンジニアは、動作温度、負荷、腐食への曝露、摩耗、化学的適合性、電気的要件、および嵌合コンポーネントの特性を考慮する必要があります。

精度と公差はどのように管理されますか?

精度は、機械の能力、工具、プログラミング、ワークホールディング、材料の安定性、環境条件、検査の相互作用によって制御されます。

一般的に制御される特性は次のとおりです。

• 外径と内径
• 部品の長さ
• 真円度
• 円筒度
• 同心度または振れ
• ねじ寸法
• 穴の位置
• 機能面間の幾何学的関係

たとえば、シャフトのベアリング シートには制御された直径が必要ですが、その非機能的な外面にはそれほど制限のない公差を使用できます。このアプローチにより、製造リソースを実際に組み立てやパフォーマンスに影響を与える寸法に集中させることができます。

業界の機械加工リファレンスでは、公差能力は単一の普遍的な数値ではなく、形状とプロセス条件に依存することが強調されています。 :contentReference[oaicite:2]{index=2}

なぜ表面仕上げが重要なのでしょうか?

表面仕上げは単なる外観要件以上のものです。摩擦、摩耗、シール、ベアリングの接触、滑り動作、腐食防止、および組み立てのパフォーマンスに影響を与える可能性があります。

旋削部品の一般的な表面仕上げ要件には、多くの一般的な機械加工表面の場合は約 Ra 3.2 μm、より滑らかな機能表面の場合は Ra 1.6 μm、選択された精密用途の場合は Ra 0.8 μm 以下が含まれます。より要求の厳しい仕上げには、旋削のみではなく研削または研磨が必要になる場合があります。 :contentReference[oaicite:3]{index=3}

このため、エンジニアはどの表面が実際に機能しているかを特定する必要があります。軸受ジャーナル、シール面、または摺動界面には、外部すきま面とは異なる仕上げが必要な場合があります。

• 機能的な表面:使用条件に応じて必要な仕上げをご指定ください。
• シール面:粗さと表面欠陥の両方を考慮してください。
• 滑り面:摩擦や摩耗を考慮してください。
• 化粧表面:機能要件とは別に、外観の期待値を定義します。

精密旋削部品はどのように検査されますか?

検査は設計図面に直接接続する必要があります。考えられるすべての特性を同じ方法で測定する必要は必ずしもありません。検査計画は重要な寸法と機能要件に焦点を当てる必要があります。

包括的な品質管理プロセスには次のものが含まれます。

1. 入荷した材料の検証指定された材質を確認します。
2. 初品検査本格的な製造前に製造工程を検証します。
3. 工程内測定製造中の寸法のずれを特定します。
4. 最終寸法検査図面要件に反します。
5. 表面仕上げの検証指定された機能領域向け。
6. ねじ山検査適切なゲージや測定機器を使用してください。
7. ドキュメント顧客の要求に応じて寸法レポートなど。

要求の厳しい部品の場合、三次元測定機または光学測定システムを使用すると、より包括的な寸法検証を行うことができます。検査レポートと初品文書は、購買チームとエンジニアリング チームが生産の一貫性を確立するのにも役立ちます。

エンジニアはこれらのコンポーネントをどのように設計すべきでしょうか?

優れた設計は、機能を損なうことなく製造性を向上させる最も効果的な方法の 1 つです。

• 重要な寸法と機能面を明確に識別します。
• すべての寸法に極端に厳しい公差を適用することは避けてください。
• 実用的な場合は常に標準のねじ仕様を使用してください。
• 工具へのアクセスが必要な場合は、適切な半径と面取りを提供します。
• 肉厚と変形の可能性を考慮してください。
• 表面粗さは、機能的な目的を果たす場合にのみ指定してください。
• 材料グレードを明確に定義します。
• 熱処理および表面処理の要件を特定します。
• 完全な 2D 図面と正確な 3D モデルが利用可能な場合は提供します。

実際的な原則の 1 つは、理論上の精度を最大化するのではなく、機能を中心に設計することです。製造参考資料では、不必要に厳しい公差が加工時間、検査要件、および製造の複雑さを増大させる可能性があると一貫して指摘されています。 :contentReference[oaicite:4]{index=4}

複雑な精密旋削部品はどこに使用されますか?

旋削加工は回転形状や円筒形状に特に適しているため、精密旋削部品が多くの産業システムに使用されています。

バイヤーは製造パートナーに何を求めるべきでしょうか?

複雑な精密部品のサプライヤーを選択するには、単価を比較するだけでは不十分です。製造業者は、技術的要件を理解し、それらの要件を満たすコンポーネントを繰り返し製造できることを実証する必要があります。

重要な評価ポイントは次のとおりです。

1. 加工能力：機器がコンポーネントの形状と一致していることを確認します。
2. 物質的な経験:サプライヤーが指定された材料を定期的に処理しているかどうかを尋ねます。
3. 品質管理:検査機器、手順、文書を確認します。
4. エンジニアリングサポート:サプライヤーが製造前に製造可能性の問題を特定できるかどうかを判断します。
5. 生産の一貫性:大規模な生産中に寸法のばらつきをどのように監視するか尋ねてください。
6. 仕上げ能力:必要な二次治療を確実に調整できるかどうかを確認します。
7. コミュニケーション：技術的な質問を迅速かつ正確に解決できるようにします。
8. トレーサビリティ:要求の厳しい用途の場合は、材料と製造記録の要件を確立します。

青島拓源金属製品有限公司 は、寸法管理、詳細な図面、材料の選択、再現可能な生産が重要なカスタマイズされた金属部品を必要とする顧客をサポートできます。調達チームにとって、完全な技術図面を提供し、重要な要件を明確に特定することは、技術評価と見積もりの​​効果的な開始点となります。

よくある質問

標準的な旋削部品と複雑な精密旋削部品の違いは何ですか?

標準的な旋削部品は一般に、比較的単純な円筒形状と従来の寸法要件を備えています。複雑な精密旋削部品では、複数の直径、内部特徴、ねじ山、溝、交差穴、厳しい公差、制御された振れ、および特定の表面仕上げを 1 つの部品内で組み合わせることができます。

複雑な精密旋削部品はどの程度正確に加工できるのでしょうか?

精度は、材料、形状、機械構成、工具、ワーク保持具、プロセスの安定性、および検査方法によって異なります。一般的な CNC 旋削加工は通常 ±0.05 mm 程度ですが、設計とプロセスが許容する場合には、選択された精密フィーチャは約 ±0.01 mm 以上に達する可能性があります。これらの数値は、普遍的な保証ではなく、プロジェクト固有の能力の参考として扱う必要があります。 :contentReference[oaicite:5]{index=5}

精密旋削部品にはどの材料が一般的に使用されますか?

一般的な選択肢としては、ステンレス鋼、炭素鋼、合金鋼、アルミニウム、真鍮、銅、エンジニアリング プラスチックなどが挙げられます。適切な材料は、強度、耐食性、温度、摩耗、重量、電気特性、使用環境によって異なります。

複雑な旋削部品には二次加工が必要ですか?

いつもではありません。一部のコンポーネントは CNC 旋削によって直接完成できますが、特定の機能要件を満たすために研削、研磨、熱処理、メッキ、陽極酸化、不動態化、またはその他の仕上げプロセスが必要なコンポーネントもあります。

旋削部品にとって表面仕上げが重要なのはなぜですか?

表面仕上げは、摩擦、摩耗、シール、ベアリングの接触、滑り動作、および外観に影響を与える可能性があります。したがって、機能面は、コンポーネント全体に同じ仕上げ仕様を自動的に適用するのではなく、実際の動作条件に適した要件を受ける必要があります。

見積もりを依頼する際にはどのような情報を含める必要がありますか?

有用な RFQ には、2D 図面、利用可能な場合は 3D モデル、材料グレード、数量、公差、表面仕上げ要件、ねじ山、熱処理、表面処理、検査要件、梱包要件、および納品要件が含まれている必要があります。完全な技術情報により、メーカーはプロジェクトをより正確に評価できます。

1 つのコンポーネントで旋削とフライス加工を組み合わせることができますか?

はい。ライブツーリングを備えたミルターン装置およびターニングセンターは、穴あけ、タッピング、溝加工、フライス加工などの操作と旋削を組み合わせることができます。これにより、適切なコンポーネント設計のためのセットアップの数が減り、フィーチャー間の位置関係を維持するのに役立ちます。 :contentReference[oaicite:6]{index=6}

結論

複雑な精密旋削部品は、形状、寸法精度、材料特性、表面状態、製造再現性のすべてが最終的な性能に寄与する設計コンポーネントです。最も効果的な製造アプローチは、明確な技術図面、適切な材料の選択、現実的な公差、慎重に計画された機械加工作業、およびコンポーネントの実際の機能を反映する検査方法から始まります。

エンジニアや購買チームにとって重要なのは、単に可能な限り小さい公差を要求することではありません。代わりに、各要件は、組み立て、動作、シール、負荷、摩耗、またはその他の測定可能な機能に関連付けられる必要があります。このアプローチは、完成したコンポーネントに期待されるパフォーマンスを維持しながら、製造の複雑さを制御するのに役立ちます。

カスタム シャフト、ブッシュ、継手、コネクタ、精密機械部品、またはその他の複雑な旋削製品を開発している場合、青島拓源金属製品有限公司技術要件と生産ニーズを評価できます。図面、仕様、材料、数量を共有し、お問い合わせあなたのプロジェクトに適した製造ソリューションについて話し合います。
