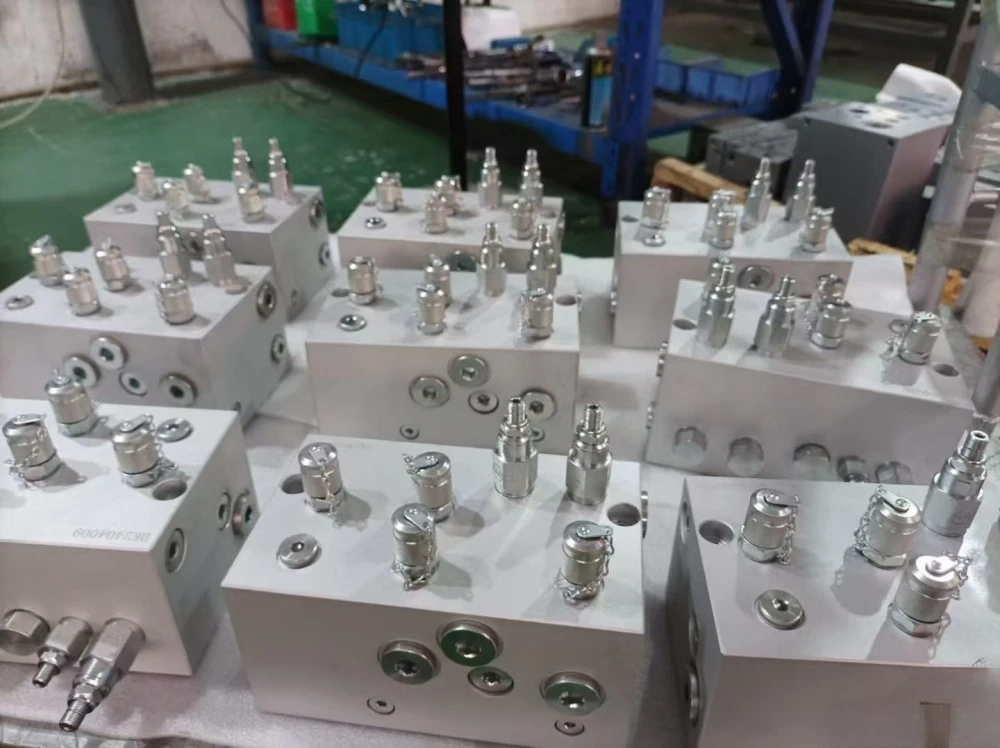

CNC 機械加工された油圧継手

CNC 機械加工油圧継手は、油圧システム内のホース、チューブ、ポンプ、バルブ、シリンダーを接続する油圧継手です。ねじ山とシール面を備えた金属製の本体はシンプルに見えますが、50 ～ 400 バール以上の圧力、温度変動、振動、そして水が亀裂を見つけるように作動油が漏れ経路を見つけるという過酷な条件下で動作します。

継手の仕事は密閉することです。 JIC 37° フレア、ORFS (O リング フェイス シール)、BSPP 平行ねじ、NPT テーパーねじのいずれであっても、シール形状はミクロンの精度で機械加工されます。シール面が0.02mm外れた丸みを帯びた継手です。根元が破れたネジは、圧力がかかると吹き飛んでしまう金具です。だからこそ、ここでは加工品質が「あればいいもの」ではなく、安全上の問題なのです。

CNC 加工油圧継手の主な機能と利点

シール面は機械加工されているが「十分」ではない 37°フレアコーン、Oリング溝、シート面は公差を管理して加工されています（シート角度±0.5°、表面仕上げRa0.8μm max）。適切なシール面により、パイプ内と機器室の外に 350 バールの圧力が保たれます。

きれいで鋭いねじ山 ねじ山は 6g/6H に切断または圧延され、根元が破れたり山が折り返されたりすることはありません。テーパーねじ (NPT/BSPT) は、L1/L2 リング ゲージで検証され、しっかりとした漏れのない接合が保証されます。

圧力テストによる信頼性 サンプリングしたバッチに対して定格使用圧力の 1.5 倍でフィッティングを圧力テストし、すべてのフィッティングを目視および寸法検査します。重要な用途では、100% の圧力テストが可能です。

流体に適した材料 標準の鉱物油システム用には亜鉛メッキされた炭素鋼。食品、海洋、攻撃的な液体にはステンレス 316。低圧空気圧および水道用の真鍮。適切な材料は、電気腐食や早期故障を防ぎます。

指定できる清潔度 継手は超音波洗浄され、敏感なサーボおよび比例システム用の ISO 4406 清浄度クラスを含む、お客様の清浄度仕様に合わせてパッケージ化されます。

製品仕様

代表的な用途

CNC 加工された油圧継手のメーカーおよびサプライヤーとして、Tuoyuan Metal は以下の継手を工場直接価格で大量に供給しています。

移動式油圧機器 - 掘削機、ローダー、農業機械

産業用油圧システム — プレス、射出成形機、工作機械

建設機械の油圧回路

海洋および海洋油圧システム (316 ステンレス)

食品加工および医薬品流体ライン

テストベンチ、潤滑システム、空気圧回路

製造工程

油圧継手は、CNC 旋盤で棒材から加工され、多くの場合 1 回のクランプ サイクルで加工されます。六角ボディは、専用の工具を使用して回転、穴あけ、ねじ切りが行われ、シール形状 (フレア コーン、O リングの溝、またはテーパー) が切断されます。シングルセットアップアプローチは、シール面をねじ山と同心に保持するものです。

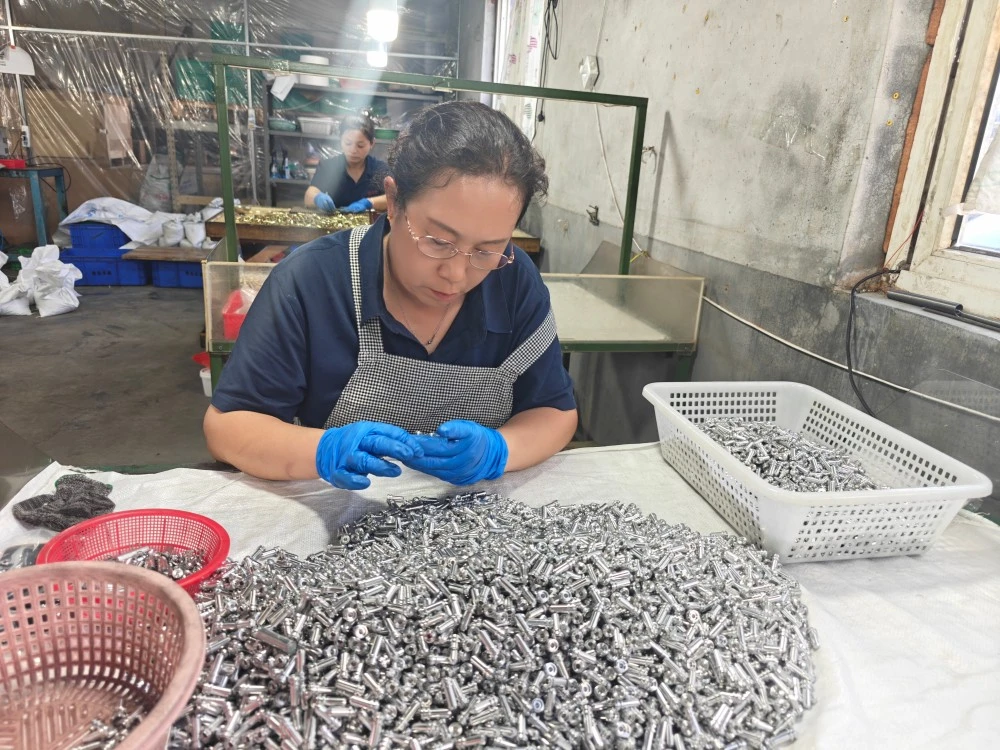

機械加工後、継手はシール面で重要なバリ取りが行われ、その後表面処理 (亜鉛メッキ、亜鉛ニッケル、または不動態化) が行われます。継手は超音波洗浄されて切りくずや残留物が除去され、ねじ山の測定、シート角度のチェック、寸法測定、サンプリングされた圧力テストなどの検査が行われます。

拓源金属を選ぶ理由

重要な部分の加工精度 当社の CNC 旋盤は、±0.003mm 以下の繰り返し位置決め精度を保持しており、継手では日常的に±0.01mm まで機械加工しています。これは、シール面を正確に保ち、ねじ山をゲージ通りにきれいに保つための許容範囲です。

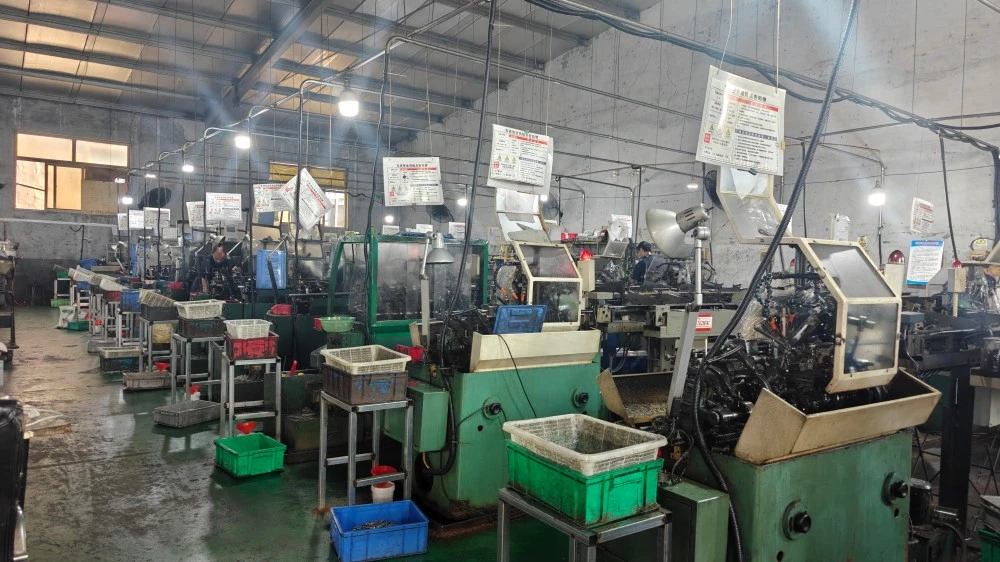

10年にわたる金属加工の専門知識 5,000 平方メートルの工場、20 台の CNC 旋盤、年間 1 億個の生産能力を備え、10 年以上にわたって精密旋盤部品を製造してきました。私たちは、このカタログにあるすべてのフィッティング標準を何度も加工してきました。

48時間の品質対応 問題が見つかった場合、当社は48時間以内に対応し、合意に従って全額補償責任を負います。この取り組みが一貫して尊重されているため、お客様の 95% が再注文しています。

エクスポート可能なドキュメント 材質証明書、検査報告書、圧力試験記録はすべての注文に同梱されます。第三者による検査調整が可能です。

梱包と配送

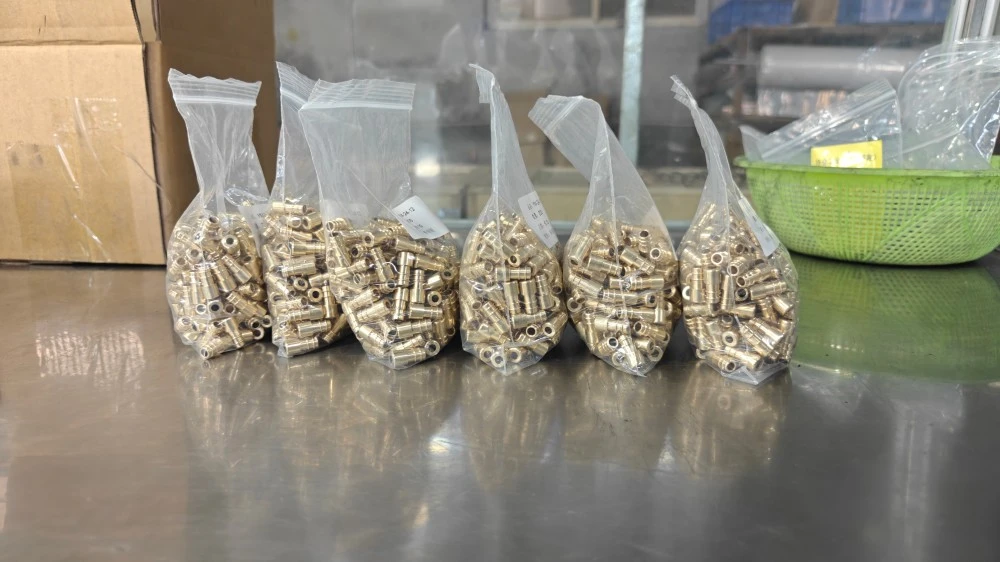

継手は洗浄され、腐食から保護され、ポリ袋、カートン、または輸出用木製ケースに梱包されます。青島港からは速達、航空、船便が利用可能です。書類: コマーシャルインボイス、パッキングリスト、船荷証券、原産地証明書、材料試験証明書。 CNC 加工された油圧継手の価格、大量注文、または見積りについては、当社の輸出チームにお問い合わせください。

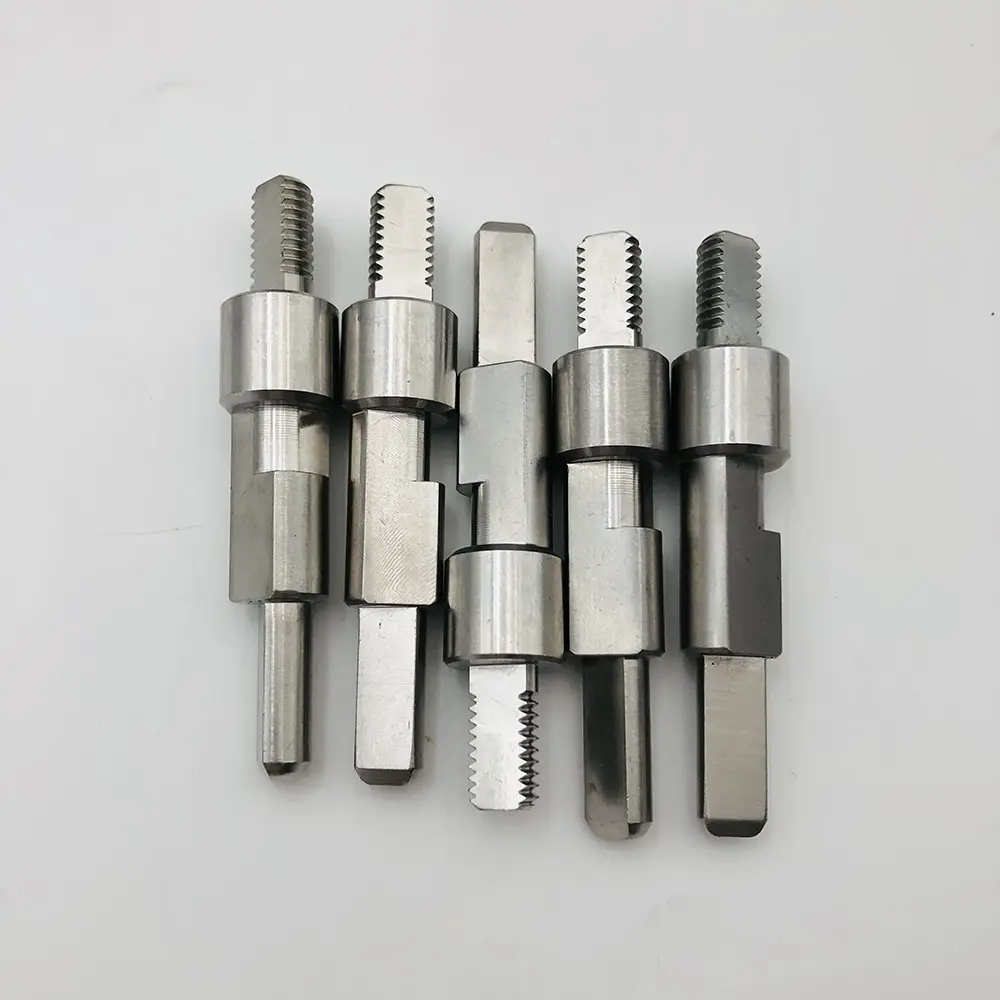

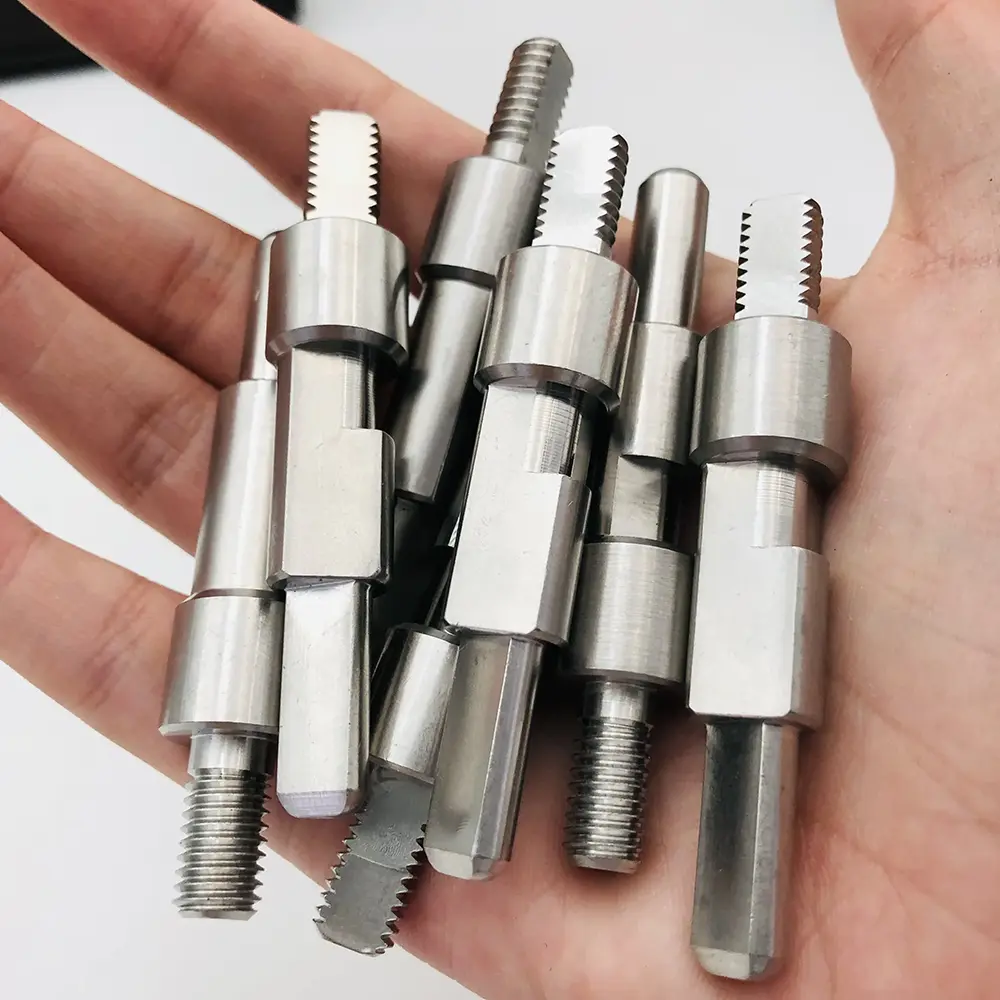

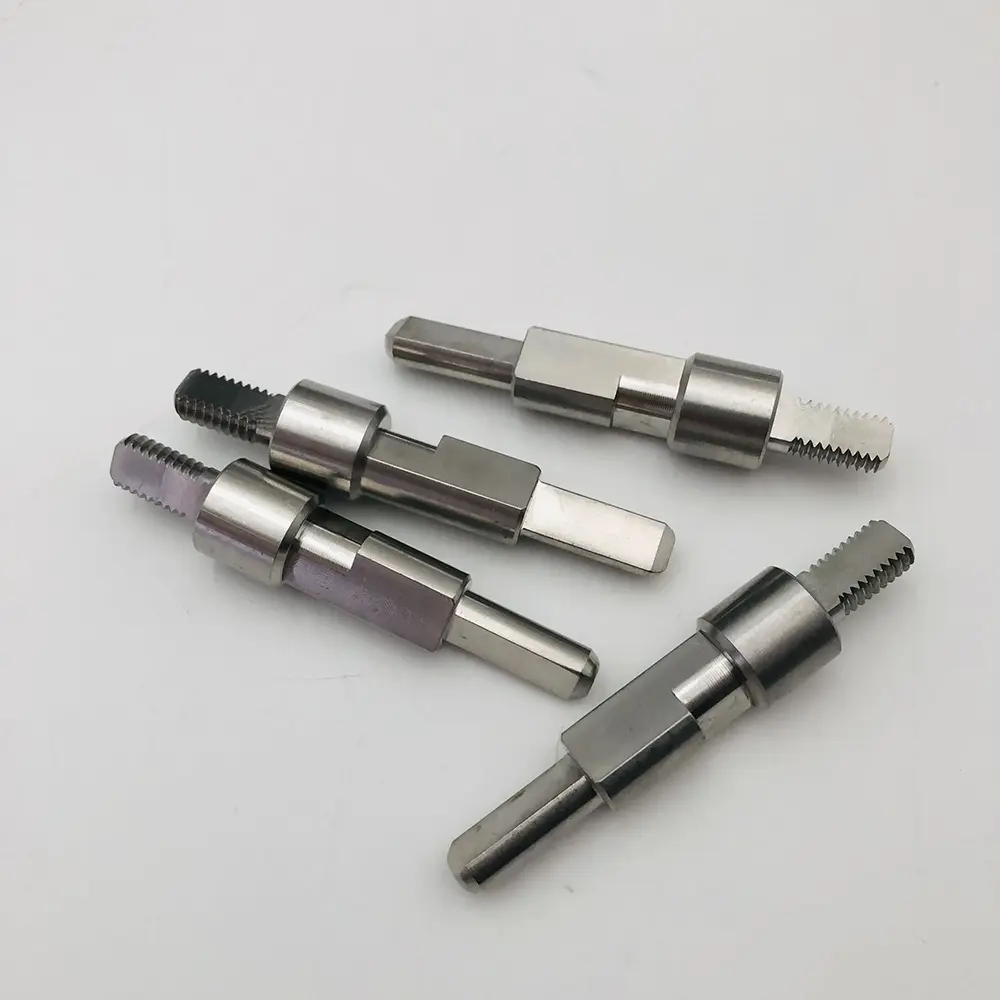

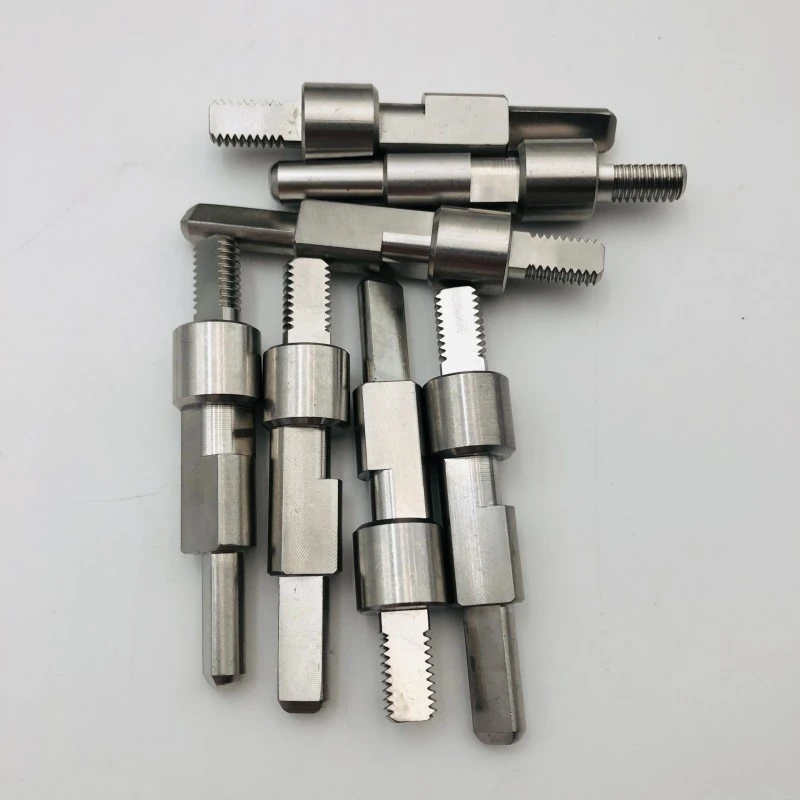

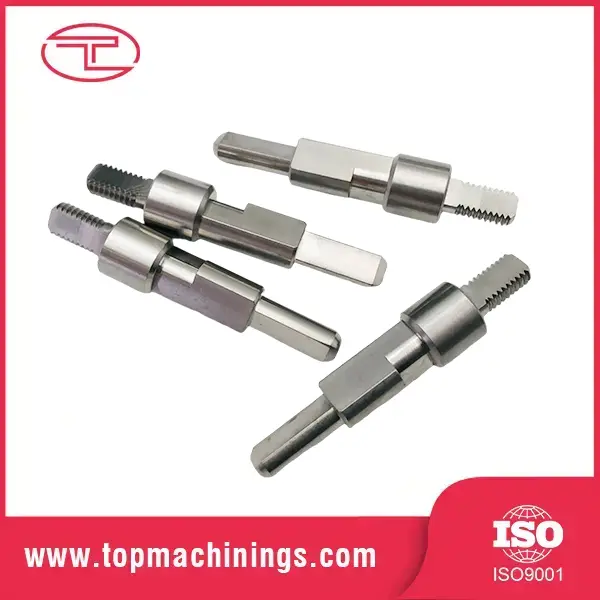

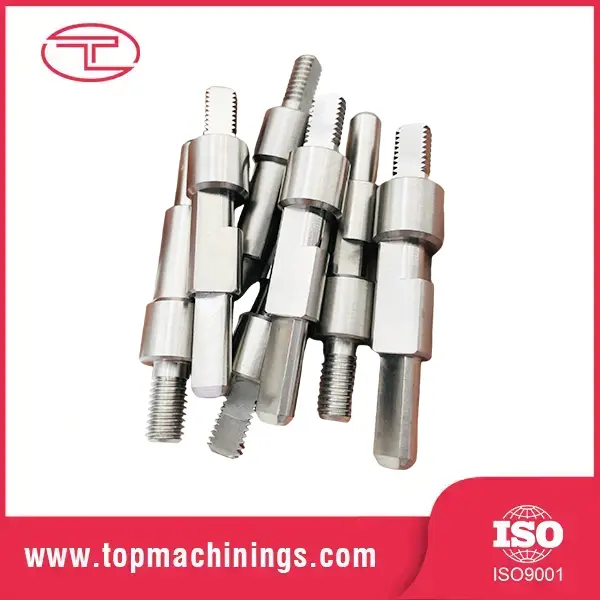

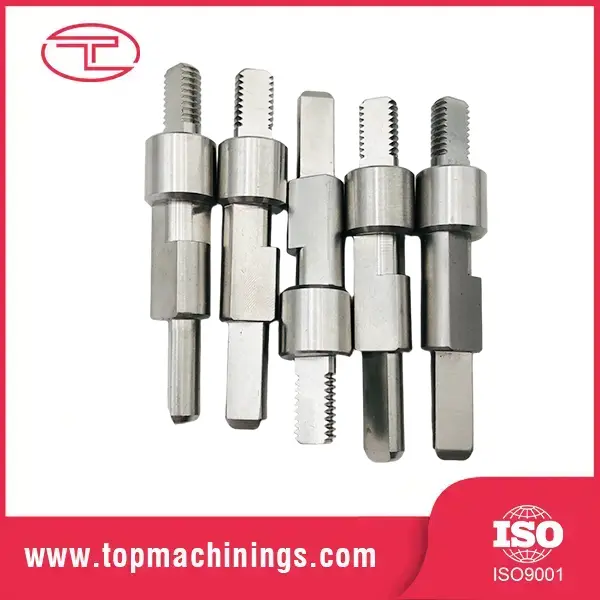

産業機器用高精度ねじ軸

クライアント: ヨーロッパの油圧機器メーカー

業界: 流体動力および産業オートメーション

材質：ステンレス鋼/炭素鋼

プロセス: 精密CNC旋削、フライス加工、ねじ切り、熱処理

お客様は、高圧油圧アセンブリでの漏れや機械的摩耗を防ぐために、厳しい公差と滑らかな表面仕上げを備えたカスタムの多段ねじ付きシャフトを必要としていました。標準的な市場コンポーネントは、特定のトルクとアライメントの要件を満たしていませんでした。

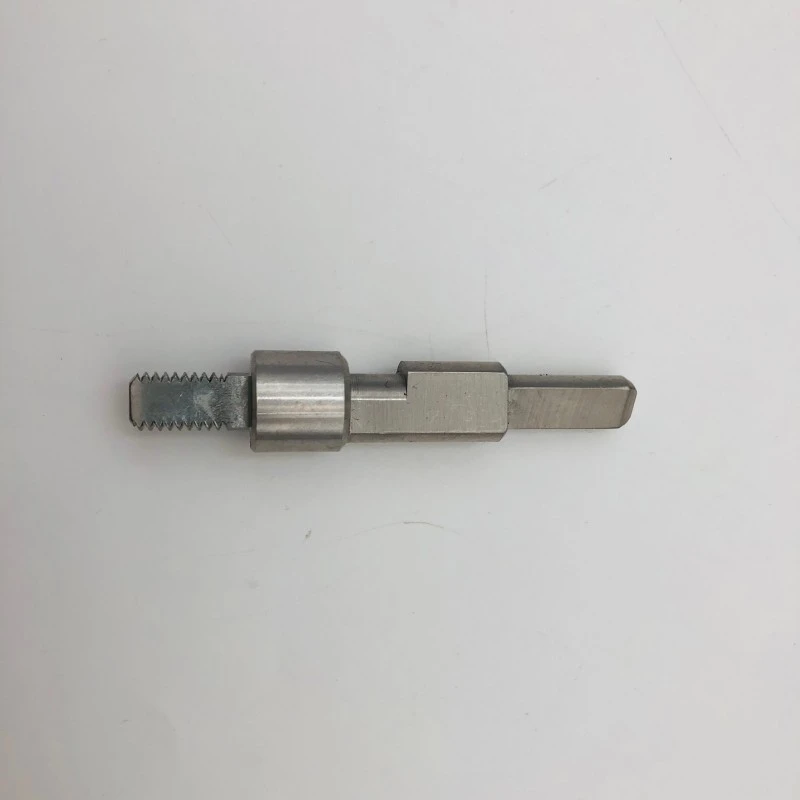

スイスの多軸 CNC 旋盤および精密フライス盤を使用して、お客様の技術図面に従って、正確なネジ山プロファイルとフラット ミル加工された特徴を備えたカスタマイズされたシャフトを製造しました。出荷前に全数ねじゲージ検査や表面粗さ検査などの厳格な品質管理が行われています。

よくある質問

Q: どのフィッティング標準を使用すればよいですか?

A: お住まいの地域とホースの端によって異なります。北米では JIC、ヨーロッパ/アジアでは BSP、ドイツではメートル法 DIN、振動と漏れのない性能が重要な ORFS が一般的です。現在の継手または図面を私たちに送ってください。標準を特定し、適合する継手を提供します。

Q: 継手はどの程度の圧力に耐えられますか?

A: 標準継手の定格作動圧力は 350 bar です。最大 630 bar の高圧構成。サンプリングしたバッチを定格圧力の 1.5 倍まで圧力テ​​ストします。

Q: 食品または船舶用のステンレス製継手を提供できますか?

A: はい — 不動態化仕上げを施した SUS316 継手は、食品、海洋、製薬用途に利用できます。材料証明書が提供されます。

Q: 図面ごとにカスタム継手を提供できますか?

A: はい、完全なカスタムフィッティングは当社の専門分野です。図面またはサンプルをお送りいただければ、カスタム ポート構成を含め、お客様の正確な形状に合わせて機械加工いたします。

Q: CNC 加工された油圧継手の MOQ と納期はどれくらいですか?

A: サンプル: 3 ～ 5 日、MOQ は柔軟です。生産: 平均 15 日。青島からの船便、または緊急の小口注文の場合は速達で発送します。
