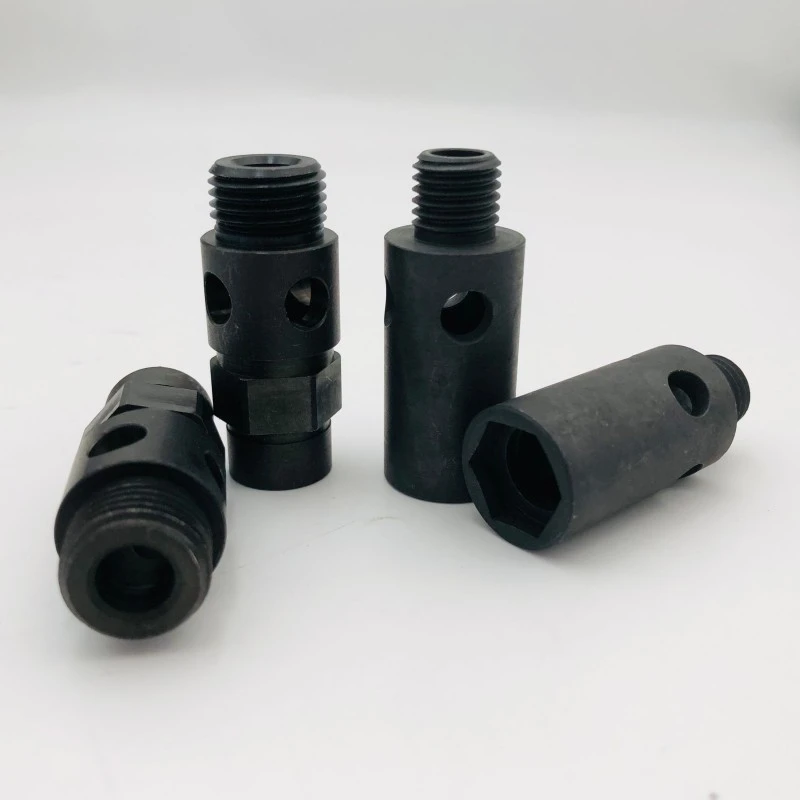

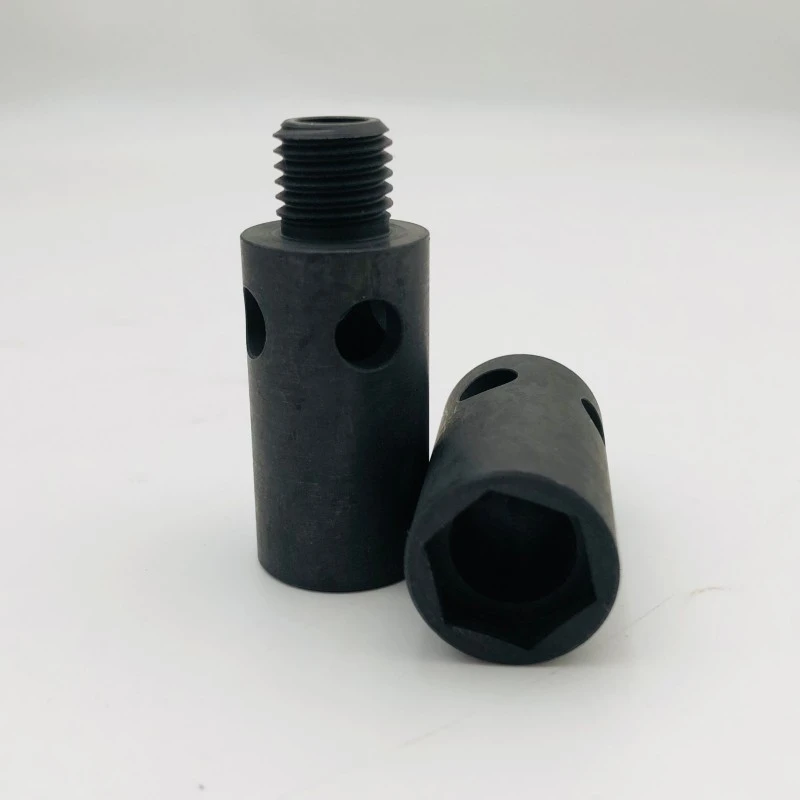

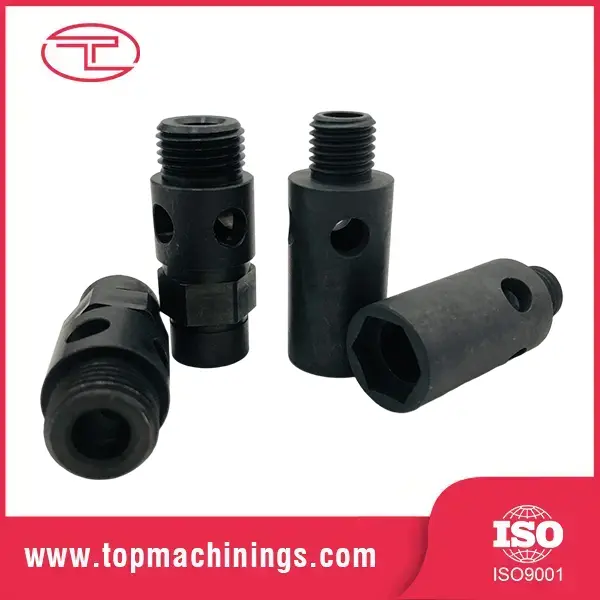

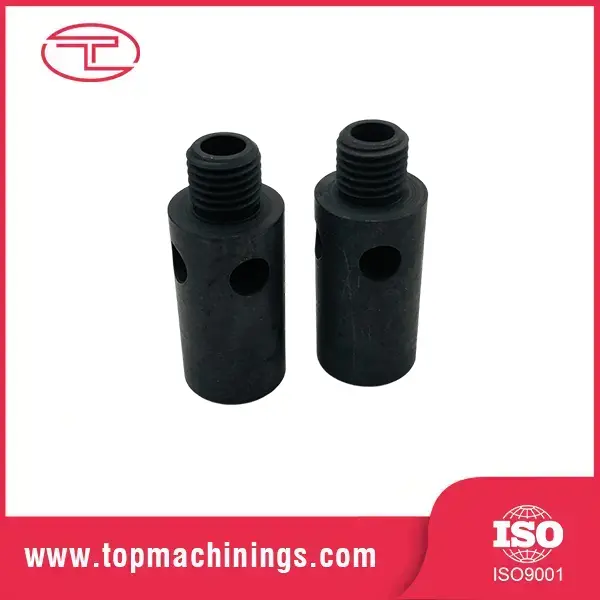

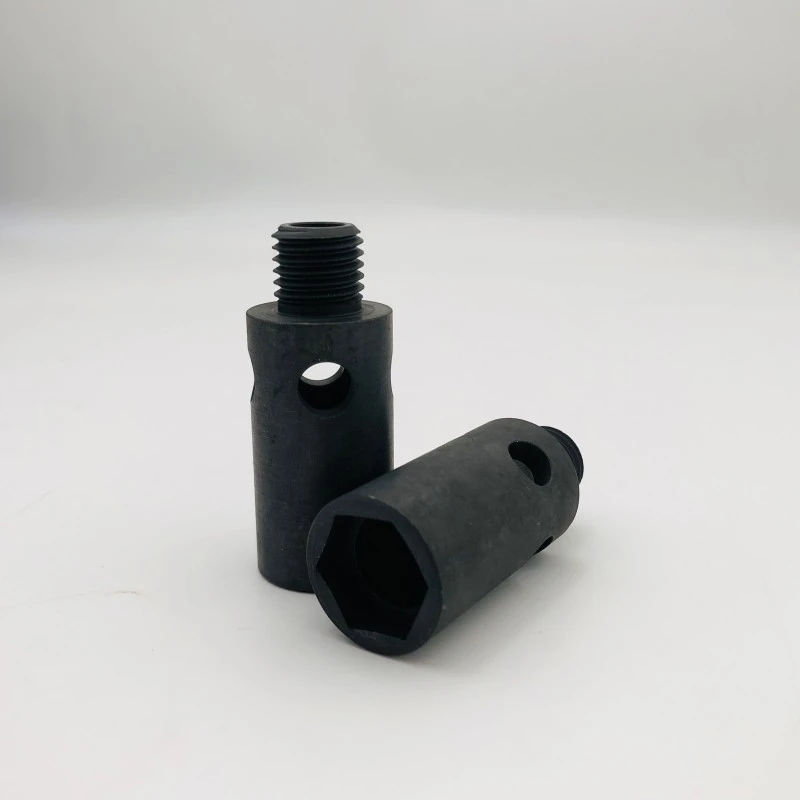

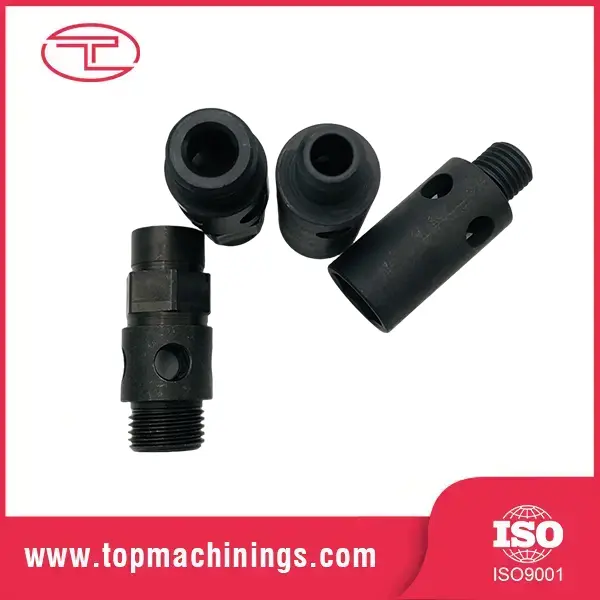

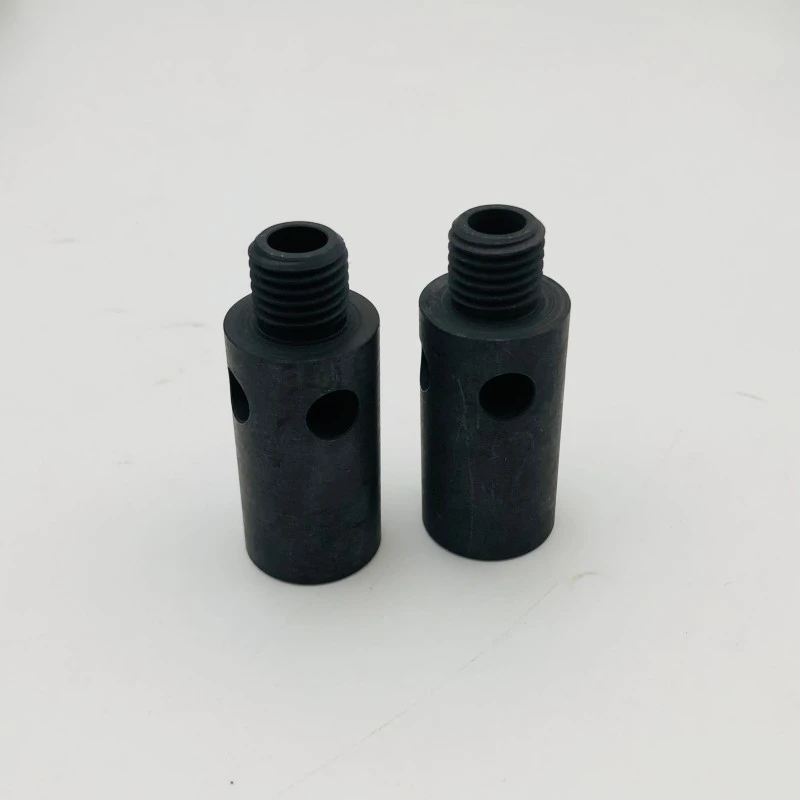

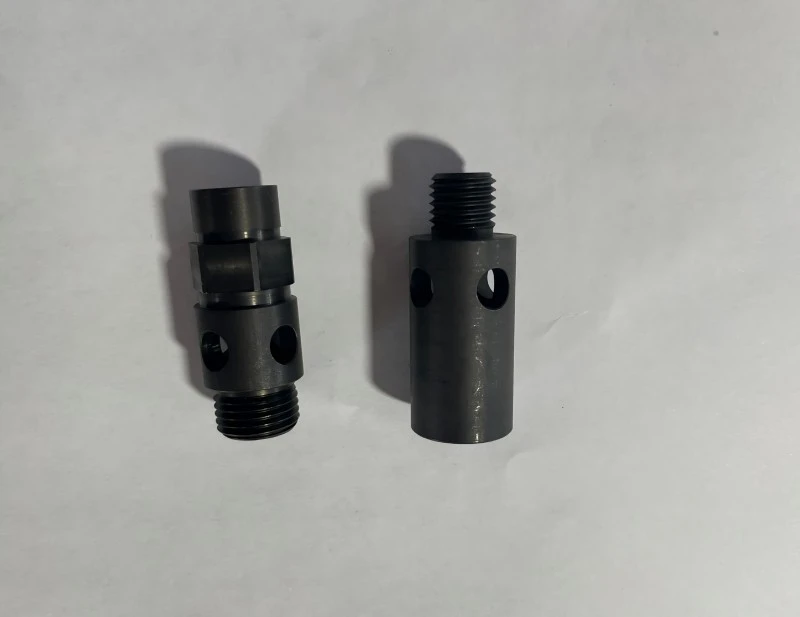

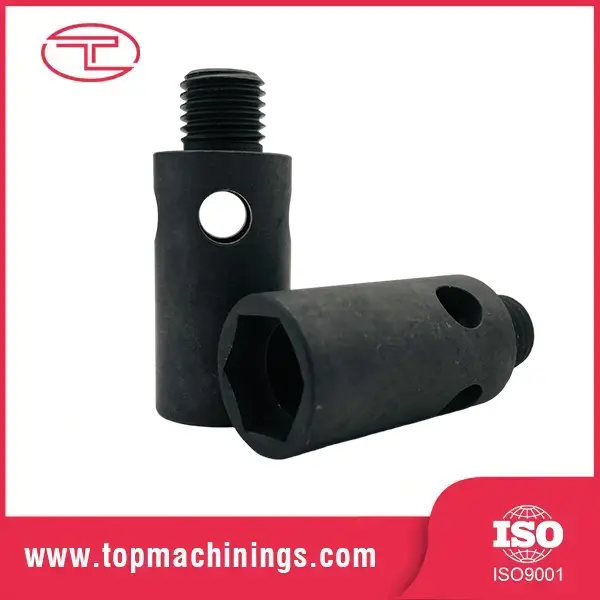

CNC加工の精密ねじ付きシャフト

ねじ付きシャフトは、その長さの一部または全体に沿って機械加工されたねじ山を備えた円筒形の回転コンポーネントです。典型的な例は、すべての CNC マシン、3D プリンター、リニア アクチュエーターの心臓部である送りねじです。ねじがナットと係合して回転を正確な直線運動に変換します。ただし、CNC 加工の精密ねじ付きシャフトは、ねじ付き端部、タイロッド、調整ネジ、送りシャフトを備えたモーター シャフトとしても使用されます。

良好なねじ付きシャフトと悪いねじ付きシャフトを分けるものは、一見しただけでは見えず、使用中に致命的な影響を及ぼします。それは、全長にわたるねじ山ピッチの精度です。送りねじの移動距離 1 メートルあたりの累積ピッチ誤差が 0.1 mm であると、工作機械の位置は毎回 0.1 mm ずれます。それが精密部品と問題のある部品の違いです。

デザインと素材に関する考慮事項

共通グレード：4140/42CrMo、1045（一般用途）、SUS303/316（耐食性）、6061-T6（軽量）

ねじ形状：アクメ、台形、メートルISO、UNC/UNF、ボールねじ互換

熱処理：ねじ山逃げ面の高周波焼入れ、貫通焼入れ、浸炭焼入

重要な機能: 研削用のセンター穴、キー溝、平面、クロス穴、段差径

ねじピッチ直径とベアリングジャーナル間の同心度: ≤ 0.02mm TIR

真直度：標準0.05mm/m、精密級0.02mm/m

CNC 加工の精密ねじ付きシャフトの場合、材料の選択が性能を決定します。4140 硬化および研磨により、長い摩耗寿命と寸法安定性が得られます。 6061 アルミニウムは、高速用途向けに軽量で低慣性の動きを実現します。価格だけでなく、負荷、速度、デューティ サイクルに基づいてグレードをお勧めします。

主な機能と利点

全長にわたって正確なねじ山

ねじは CNC 制御の下でシングルポイントカットまたはねじフライス加工され、ゲージの部分だけでなく、ねじの長さ全体にわたってピッチ精度が検証されます。 CNC 加工の精密ねじ付きシャフトでは、累積ピッチ誤差が 300mm あたり 0.02mm 以内に抑えられているため、機械は移動のあらゆる点で正確に位置決めされます。

同心のスレッドとジャーナルの関係

ねじ山とベアリングジャーナルは 1 回のセットアップで、または 2 つの操作の間の中心で加工され、振れは 0.02mm 未満に抑えられます。真に稼働するシャフトは均一に摩耗し、振動が少なくなり、ベアリングの寿命が長くなります。

用途に合わせた熱処理

ねじ山の側面に高周波焼き入れを施すことにより、表面に耐摩耗性を与えながら、トルク伝達のためにコアを丈夫に保ちます。ハイサイクル用途の場合は、お客様の仕様に合わせて浸炭または完全硬化を行います。

重要な箇所の研磨直径

ベアリング ジャーナルとシール表面は、公差 ±0.003mm で Ra 0.2μm まで円筒研磨することができます。この表面仕上げにより、シールの漏れがなく、高 RPM でのベアリングの静粛性が保たれます。

ワンストップ：シャフト＋継手

当社は、ねじ山、キー溝、平坦部、クロスドリル穴、ねじ端など、シャフト全体を機械加工します。これは、1 つの部品、1 つのサプライヤー、1 つの品質基準に基づいて行われます。セカンドベンダーもコンポーネント間の許容誤差もありません。

製品仕様

代表的な用途

CNC 加工の精密ねじ付きシャフトのメーカーおよびサプライヤーとして、Tuoyuan Metal は以下のシャフトを工場直販価格で大量に供給しています。

CNC 機械および 3D プリンタ用の送りねじおよびボールねじ互換シャフト

カップリングとプーリー用のネジ付き端部を備えたモーター シャフト

リニアアクチュエーターと電動シリンダーのコンポーネント

産業機器用タイロッド・調整ねじ

自動車のステアリングおよびサスペンションのネジ付きコンポーネント

繊維機械、包装機械、印刷機械のフィードシャフト

私たちについて

精密機械加工が当社のコア事業です

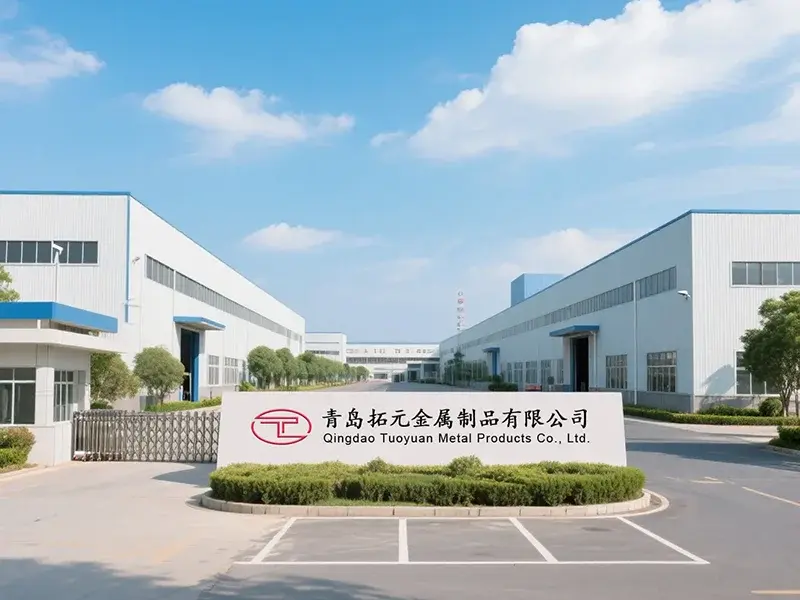

Tuoyuan Metal は、精密旋盤部品と CNC 機械加工コンポーネントを専門としています。CNC 機械加工の精密ねじ付きシャフトが当社の操舵室に直接設置されています。 10 年の加工経験、20 台の高速 CNC 旋盤、5 台のマシニング センター、年間 1 億個の生産能力。

北米市場で実証済み

当社の売上の 60% は北米に向けられており、顧客は厳しい公差と信頼性の高い配送を求めています。 95% のリピート購入率は、お客様が再注文することを意味しており、これは最も強力な品質認証です。

高速でクリアなコミュニケーション

当社の営業チームは流暢な英語を話し、24 時間以内に対応します。品質の問題については 48 時間以内に回答が得られます。言葉の壁も、逃げ道もありません。

エンジニアリングサポートを内蔵

材質や熱処理についてよくわからないのですが?申請書をお送りください。適切なグレードとプロセスを推奨します。試作から量産までサポート致します。

よくある質問

Q: 送りねじも作っていますか?どの程度の精度を達成できますか? A: はい。送りねじは当社の専門分野の 1 つです。標準グレードは 300mm あたり ±0.05mm です。精度等級は±0.02mmの累積ピッチ誤差を保持します。より高い精度を求める場合はボールねじを推奨します。ボールねじも供給可能です。

Q: サンプルからシャフトを加工できますか? A: はい、図面だけでなく物理サンプルからもリバース エンジニアリングを行います。サンプルを採寸し、図面を作成し、ご確認いただいた上で生産させていただきます。

Q: 耐摩耗性ねじにはどのような熱処理を推奨しますか? A: ほとんどの CNC 加工の精密ねじ付きシャフトとアクチュエータの用途では、ねじ山フランクを HRC 45 ～ 55 まで高周波焼き入れすることが正しい選択です。つまり、表面が硬く、芯が丈夫です。極度の摩耗に対しては、浸炭または完全焼入れが可能です。

Q: 主張する直径公差を保持できますか? A: はい。旋削直径は±0.02mmを維持します。研削直径は±0.005mmを保持します。当社の CNC マシンは、±0.003mm 以下の繰り返し位置決め精度を備えており、バッチごとに CMM 検査で検証されています。

Q: MOQとリードタイムはどれくらいですか? A: プロトタイプの MOQ は柔軟です (1 ～ 5 個でも)。生産MOQは約500個から。リードタイムは平均 15 日、研削と熱処理の場合は 18 ～ 20 日です。
