精密CNCねじ込みブッシュ

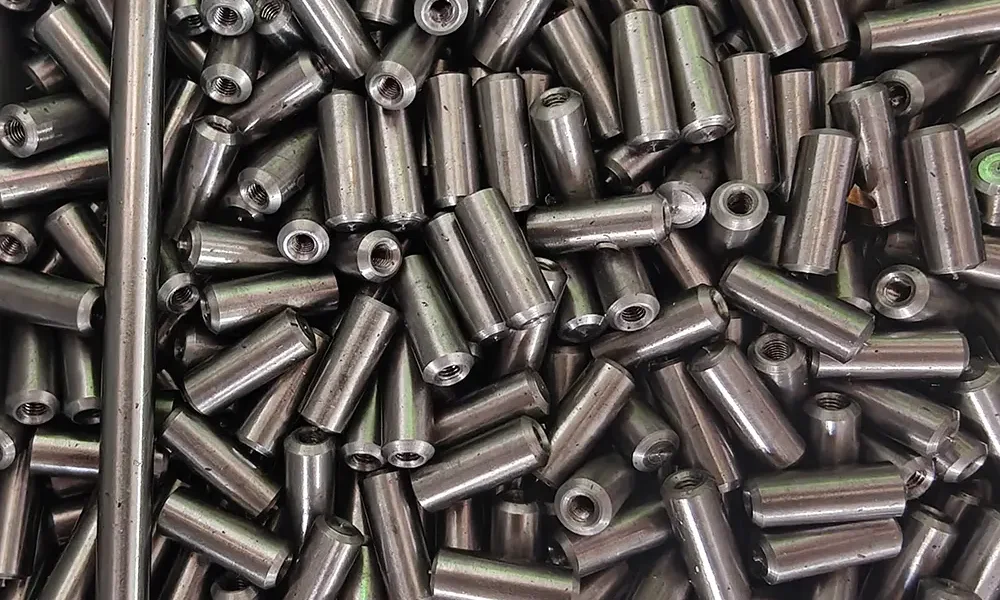

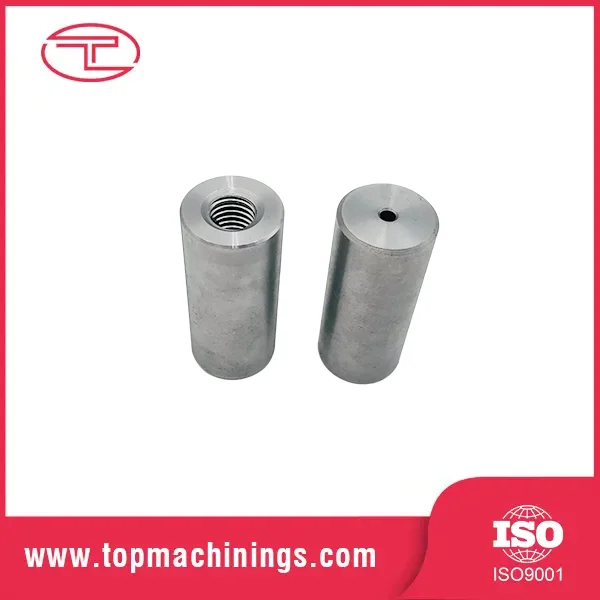

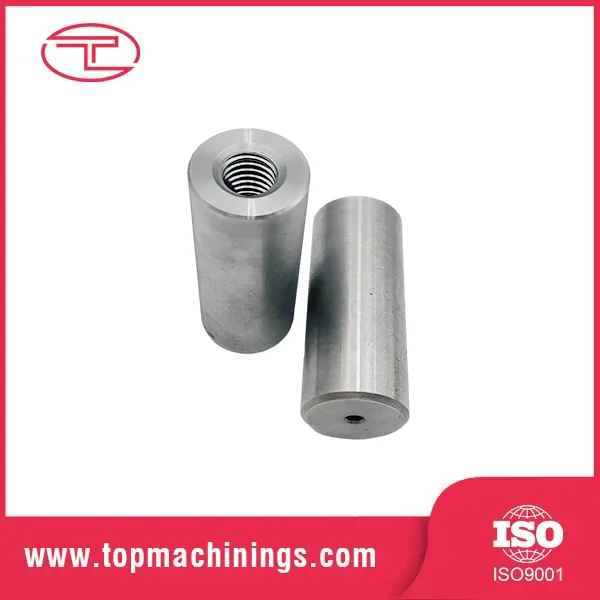

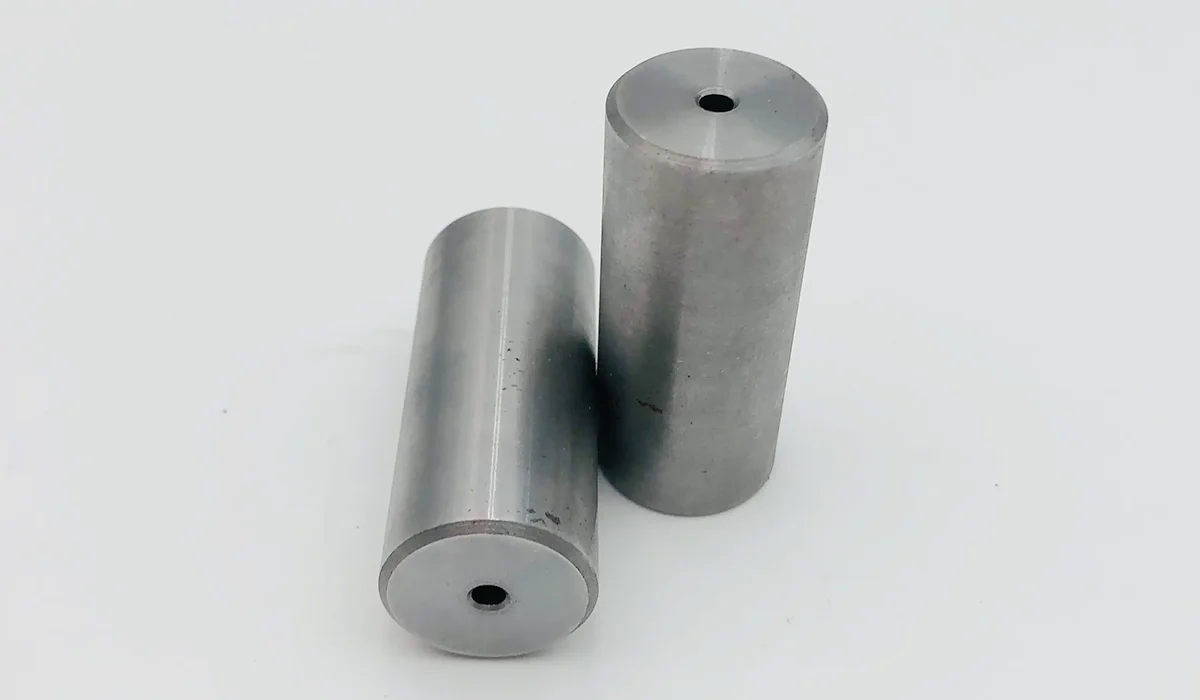

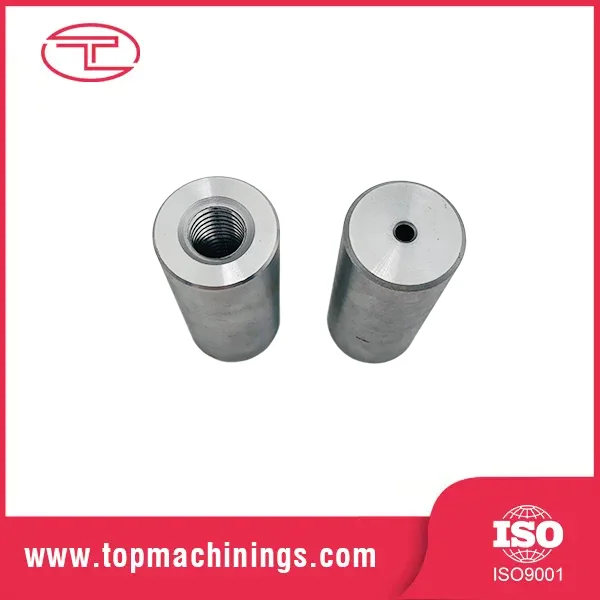

精密 CNC ねじ付きブッシュは、内面または外面に精密加工されたねじ山を備えた円筒形のスリーブです。これは、親部品に直接ねじを加工することなく、コンポーネントに強力で交換可能なねじインターフェースを与える「ねじインサート」と考えてください。柔らかいアルミニウム製ハウジングのネジ穴が潰れた場合（典型的な故障モード）、ブッシングが窮地を救ってくれる部品です。

ねじ付きインサートとスリーブ ブッシングという 2 つの主要なファミリーがあります。どちらも機械工場に同じことを要求します。真円度、同心度、ミクロン単位で測定されるねじ山の精度です。

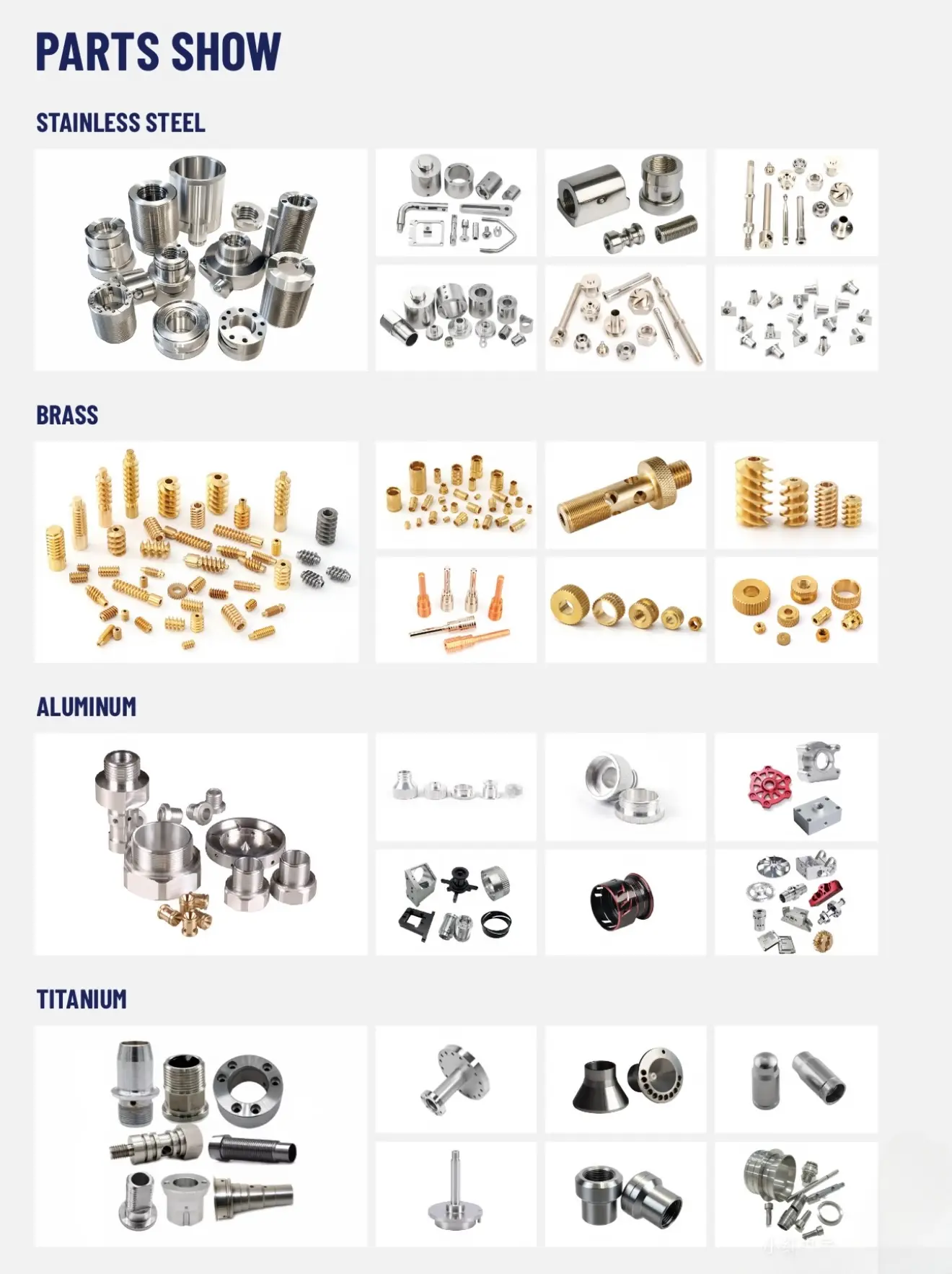

材質と糸の構成

ステンレス鋼（SUS303/304/316）：食品、船舶、医療用などの耐食性に優れています。

合金鋼 (4140/1045): 重荷重用途向けの熱処理を施した高強度。

黄銅 (C3604/HPb59-1): 優れた機械加工性と自然な潤滑性を備え、精密 CNC ねじ付きブッシュのベアリングに適しています。

アルミニウム (6061-T6/7075): 航空宇宙および自動車のアセンブリ向けに軽量です。

ねじ形状: メートル (M3 ～ M64)、UNC/UNF、NPT 管ねじ、および図面ごとのカスタム形状。

クラス: 6H/6g 標準、しまりばめ用途向けの 5H/4h 精度クラス。

ねじは、CNC 旋盤の一点ねじ切りまたはねじ切り加工で切断され、その後ピッチ直径が測定されます。プレスフィットインサートの場合、外径を±0.005mmに保つため、ブッシングは適切な締め代で装着されます。取り付けには十分に緩く、決して回転しないようにしっかりと固定されます。

製品仕様

精密 CNC ねじ込みブッシュの一般的な用途

精密 CNC ねじ付きブッシュのメーカーおよびサプライヤーとして、Tuoyuan Metal は以下のブッシュを工場直販価格で大量に供給しています。

自動車および電子機器のアルミニウムおよびプラスチックハウジング用のねじ付きインサート。

ポンプ、ギアボックス、コンベアのベアリング スリーブと摩耗ブッシュ。

治具、治具、ツーリングプレート用の位置決めブッシュ。

油圧および空圧シリンダーのコンポーネント。

家具、家電製品、機器のピボット アセンブリ。

航空宇宙および防衛用の軽量アセンブリ。

実際のケース

ケーススタディ: カスタム精密 CNC ねじ付き真鍮ブッシュ

業種: エレクトロニクスおよび電気機器

材質：真鍮C36000

プロセス: スイス CNC 旋削、タッピング、六角フライス加工

アメリカの電子部品メーカーは、プラスチック筐体内の回転防止インサートとして機能するカスタム精密 CNC ネジ付きブッシュを必要としていました。プラスチックハウジングを損傷することなくネジを簡単に組み立てるために、部品にはバリのない仕上げが必要でした。 スイスの多軸 CNC 旋盤を利用して、きれいなネジ山と精密な六角ヘッドを備えた真鍮ブッシュを 1 回のセットアップで機械加工しました。徹底的な超音波洗浄プロセスを実施して金属の削りくずをすべて除去し、その後、ねじ山の全数を光学検査しました。

製造工程

すべてのブッシングはエンジニアリングのレビューから始まります。当社のチームは 2D/3D 図面またはサンプルを分析し、材料グレードを選択し、最適なツールパスをプログラムします。ねじ付きインサートの場合、重要なパラメータは締まりばめです。ホスト部品に過剰な応力を与えることなく保持力を保証するために、正確な外径を計算します。

加工はバーフィーダーを備えた高速自動 CNC 旋盤で実行されます。旋削、フェーシング、溝入れ、ボーリング、ねじ切りは、可能な場合は 1 回のクランプ サイクルで完了します。この単一セットアップのアプローチにより、同心度がミクロン範囲で維持されます。

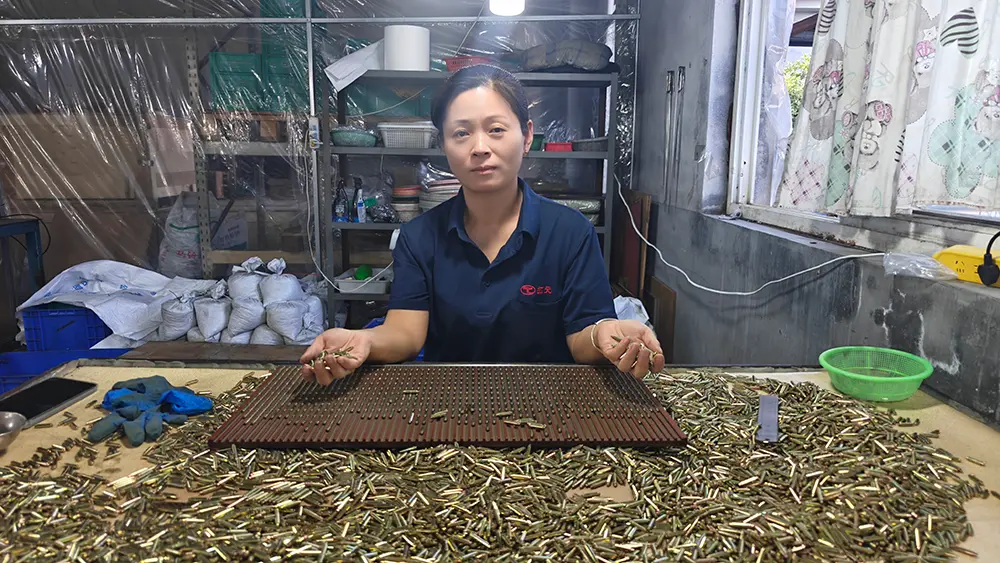

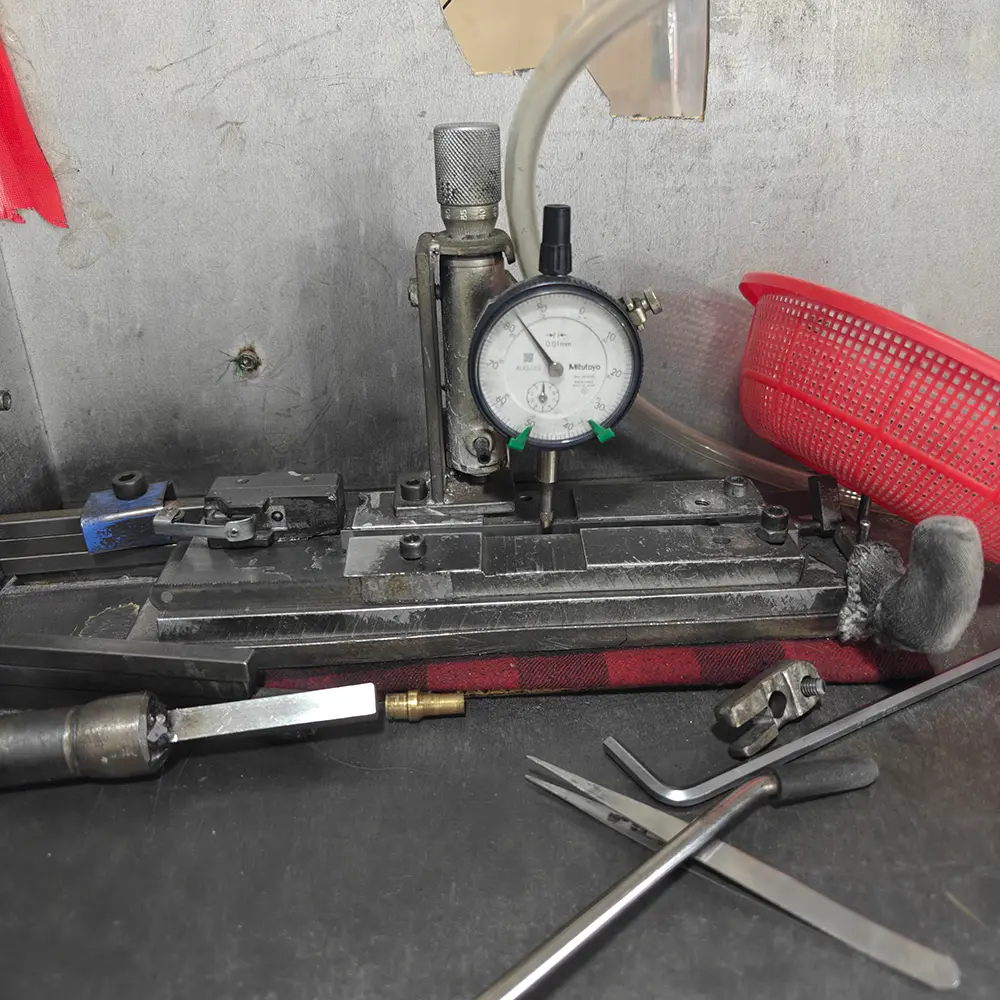

ねじ切りの後には、ねじプラグ/リングゲージ測定、光学選別、およびサンプリングされた部品の CMM 検証といった全数検査が行われます。表面処理（亜鉛、四三酸化鉄、ニッケル）を社内ラインで行い、最終梱包を行っております。

拓源金属を選ぶ理由

10 年にわたる精密機械加工の実績 Tuoyuan Metal は、精密旋盤部品と CNC 機械加工コンポーネントで 10 年以上の経験があり、20 か国以上の顧客に 95% のリピート購入率でサービスを提供しています。当社にブッシュを注文するということは、すでに問題を解決しているショップと協力していることになります - 何度も。

ブッシングは、注文サイズごとに防錆紙、ポリ袋、輸出用カートンまたは木製ケースに梱包されます。小ロットは速達 (DHL/FedEx/UPS) で発送します。大量注文は青島港から船便（FCL/LCL）または航空便で発送されます。書類: コマーシャルインボイス、パッキングリスト、船荷証券、原産地証明書、材料試験証明書。精密 CNC ねじ込みブッシュの価格、大量注文、または見積りについては、当社の輸出チームにお問い合わせください。

よくある質問

Q1: 私の図面またはサンプルからブッシュを機械加工できますか?

A1: はい。 2D/3D 図面 (PDF、AI) または実物サンプルをお送りください。量産前に設計をレビューし、材質と公差を確認し、お客様の承認を得るための試作サンプルを作成します。

Q2: ネジの許容差はどのくらいですか?

A2: ISO 965 に基づく標準ねじクラス 6H/6g。精密用途の場合、校正済みゲージで検証されたピッチ直径で 5H/4h を保持できます。クラスのご要望をお知らせください。

Q3: 大量注文の場合、品質はどのように保証されますか?

A3: 完全なレポートによる最初の製品検査、その後の最終寸法の工程内測定と 100% 光学選別。出荷前に第三者機関による検査もサポートします。

Q4: これらの高精度 CNC ねじ付きブッシュをカスタム サイズや非標準のねじピッチで製造できますか?

A4: はい、お客様の設計図面またはサンプル部品に従って、外径、長さ、肉厚、ねじの仕様を完全にカスタマイズします。

Q5: 量産注文前にサンプルを依頼できますか?

A5: もちろんです。本格的な製造に進む前に、機能テストおよび組み立て検証用のプロトタイプ/製造前サンプルを提供できます。
