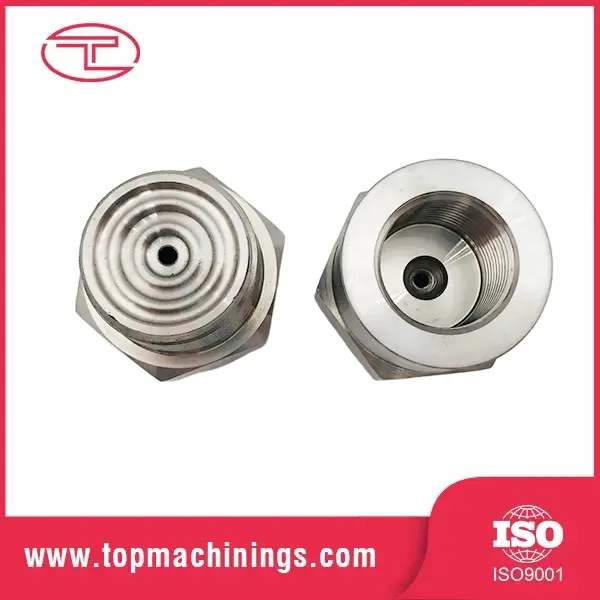

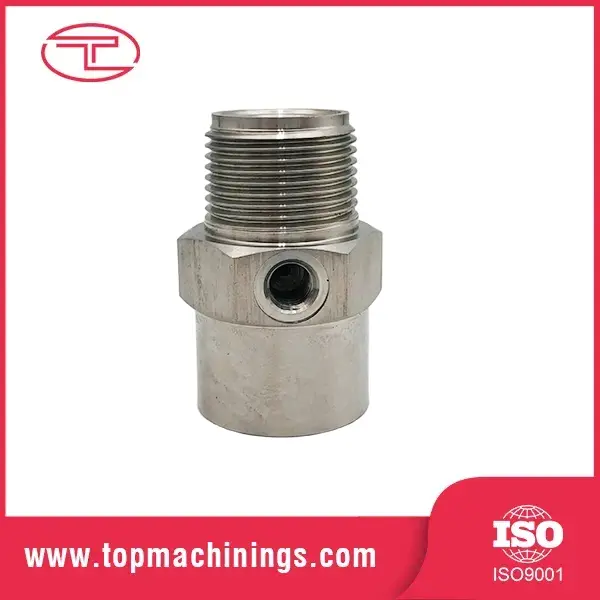

ステンレス製フルコーンスプレーノズル

Tuoyuan が製造する、カスタマイズされたステンレス鋼のフルコーンスプレーノズルは、完全な円形のスプレーパターンを形成します。独自の内部ベーン構造と大きく滑らかな内部通路により、さまざまな流量と動作圧力下で中型から大型の水滴が均一に分散されます。

お問い合わせを送信

製品説明

Tuoyuan ステンレス鋼のフルコーンスプレーノズルは、45° から 108° の範囲の角度で完全な円形の固体コーンスプレーを生成し、最適化された内部羽根と障害物のない流路のおかげで、幅広い流量と圧力範囲にわたって安定した中量および大粒の液滴を供給します。

標準的なステンレス鋼の機械加工されたフルコーン噴霧ノズルは、全領域をカバーする作業に適した正確な寸法を提供します。

データシート

ねじサイズ	フローコード	オリフィス径(mm)	最大自由通過オリフィス径(mm)	0.5バール	0.7バール	1.5バール	2バール	3バール	4バール	5バール	6バール	7バール	10バール	1.5 bar 角度(°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

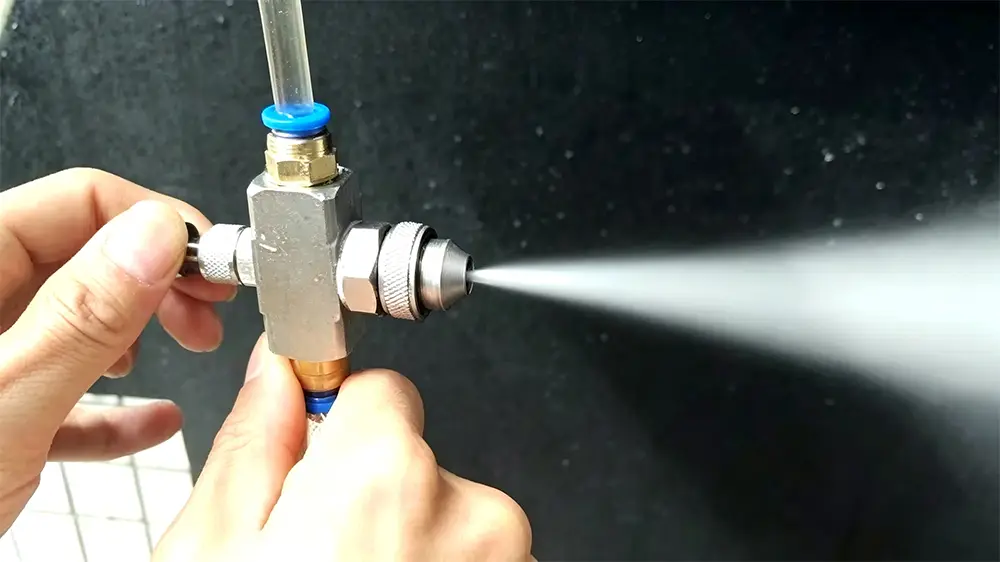

動作原理と構造

ステンレス鋼のフルコーンスプレーノズルは、独自に設計された内部羽根または渦室のおかげで、均一な全円スプレーパターンを実現します。

液体の渦巻き: 液体がノズルに流入した後、内部の羽根または渦巻きコンポーネントによって流体が高速で回転します。

混合と霧化: 渦巻く液体がノズル室内で混合します。流体がオリフィスを出るとき、鋭いせん断力と突然の圧力降下により、流体は即座に小さな細かい液滴に破壊されます。

均一な分布: 正確に成形された羽根により、外縁から中心までスプレーコーン全体にわたって一貫した流量範囲が保証されます。

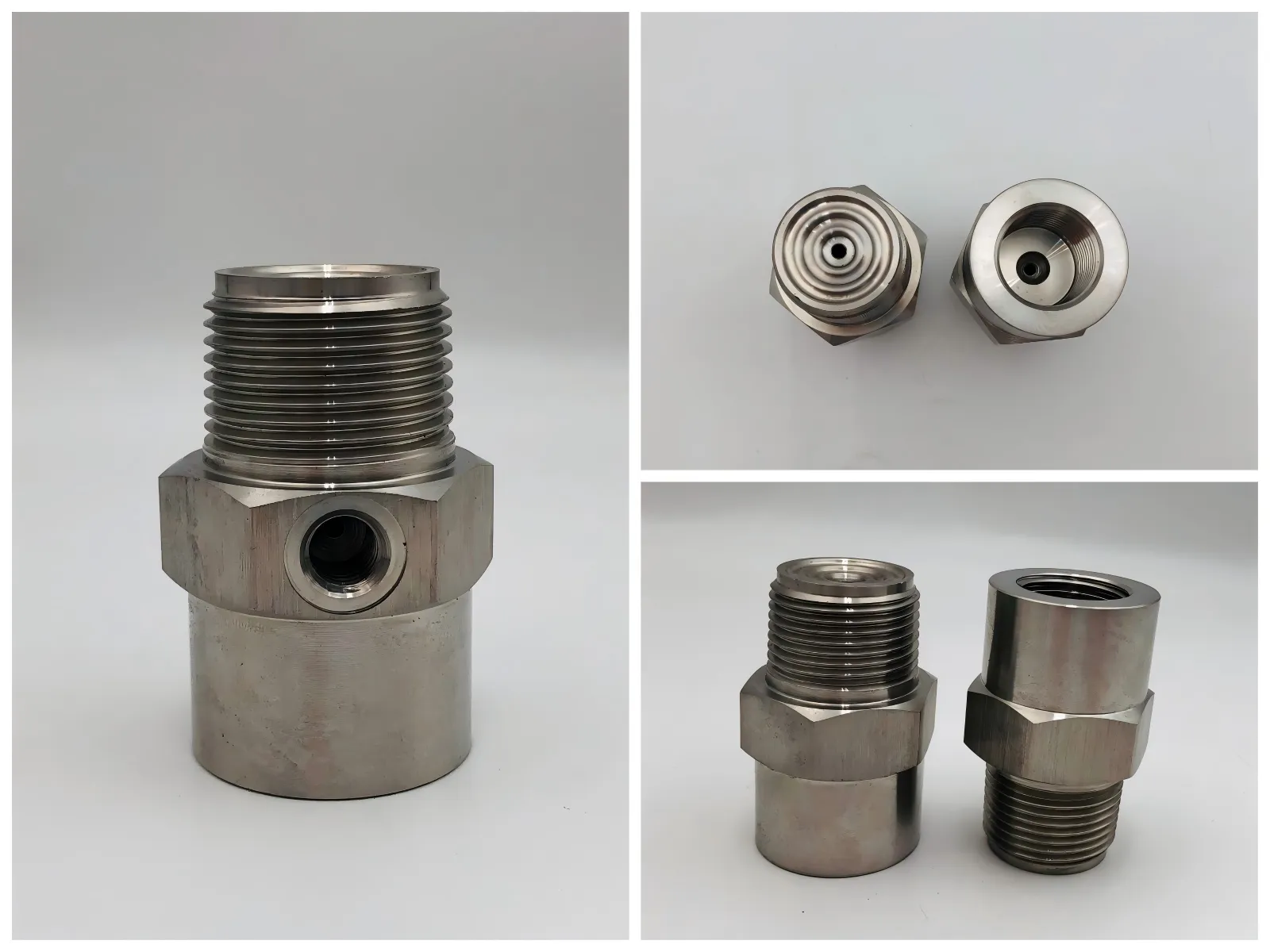

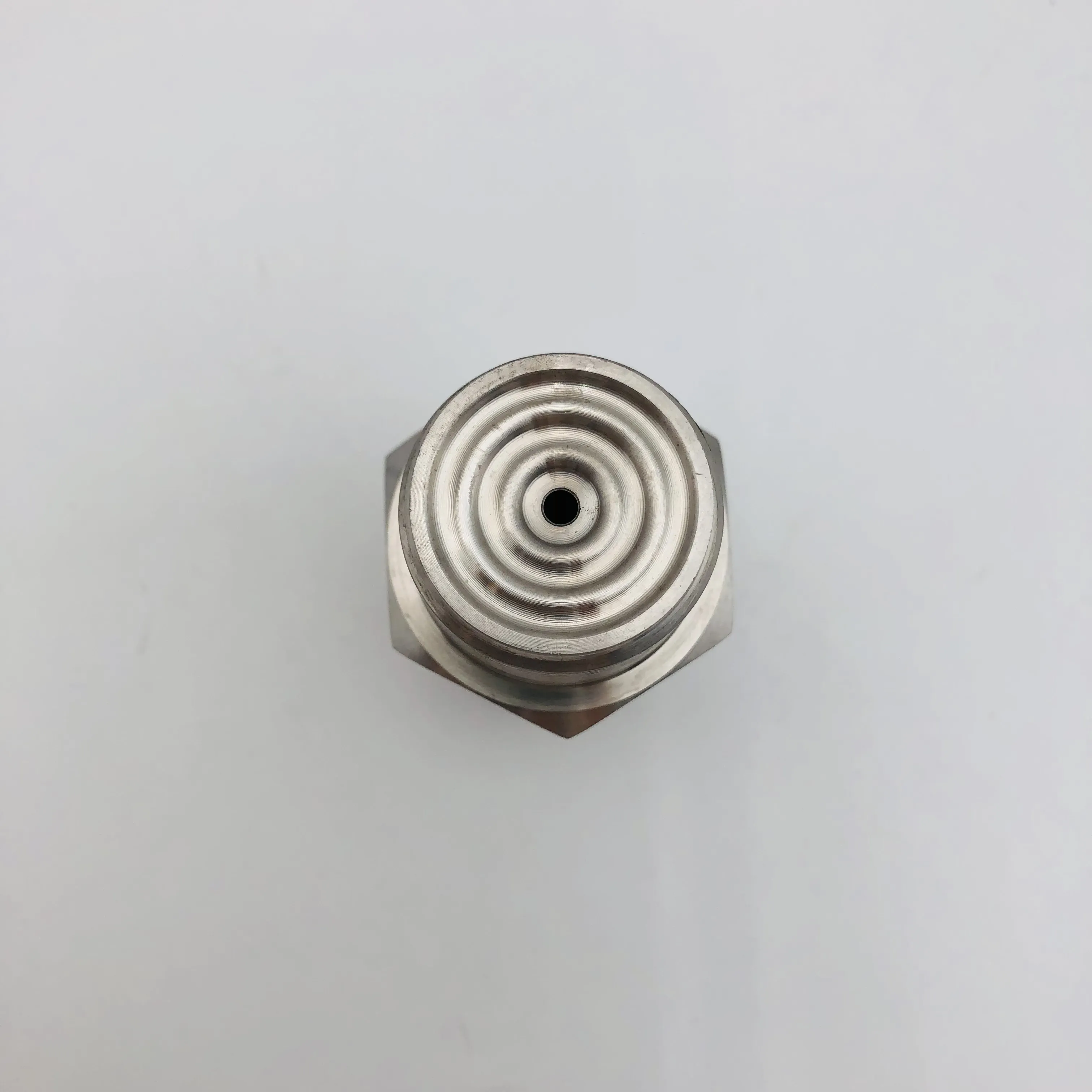

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

お客様の事例と実際の購入者のレビュー

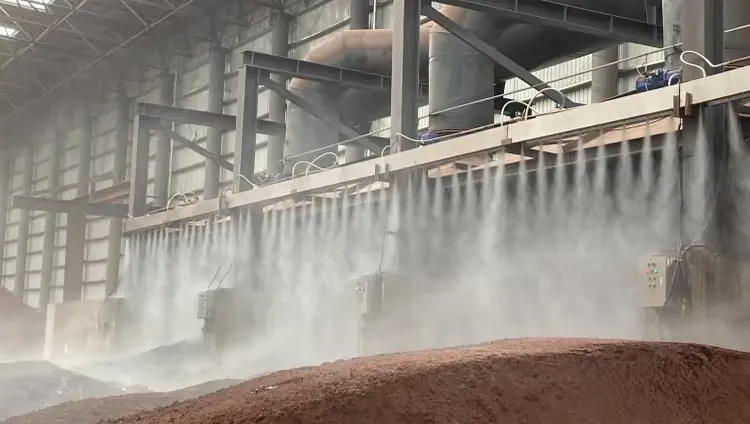

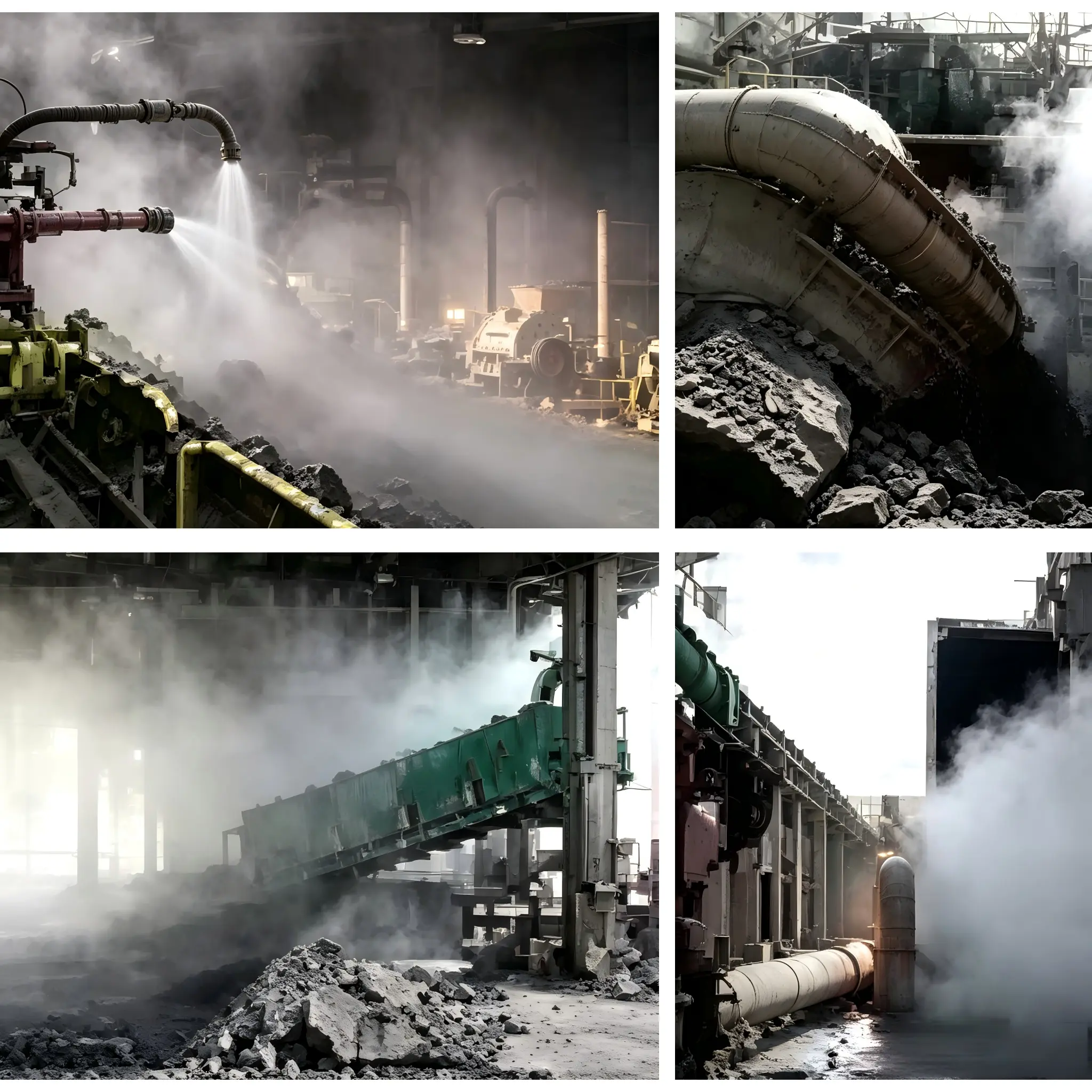

プロジェクトの背景

東南アジアの大規模な地元の骨材採石場は、破砕エリア、コンベヤーの移送ポイント、備蓄ヤード、積み込み通路で深刻な粉塵汚染に直面しました。この工場ではかつて、霧粉塵抑制のために通常の鋳鉄とプラスチックのスプレーノズルを使用していました。これらの古いノズルには明らかな欠点がありました。混合土砂による摩耗の容易さ、砂粉による頻繁な内部詰まり、不均一な散乱スプレー、短い耐用年数、頻繁な交換停止などです。さらに、浮遊粉塵が多量に発生するため、現地の環境検査基準を満たさず、日々の生産に制限が生じていました。

当社が提供するカスタムソリューション

当社のSUS304・SUS316ステンレス製フルコーンスプレーノズルが工場全面改修工事に採用されました。中圧広角フルコーンモデルを固定フォグポール、作業場上部スプレー、コンベアベルト密閉型粉塵抑制パイプラインに適合させました。

お客様のレビュー

「私たちは以前に多くの安価なスプレーノズルをテストしましたが、ほとんどは1週間以内に砂泥で詰まりました。このステンレス製のフルコーンノズルは、当社のクラッシャー出口スプレーシステムに完璧に機能します。コーンスプレーの適用範囲は完全で、霧は均一で、工場の循環水を使用しても目詰まりはほとんどありません。メンテナンスの手間が少なく、一日中安定して動作します。採石場の粉塵抑制にまとめ買いする価値があります。」

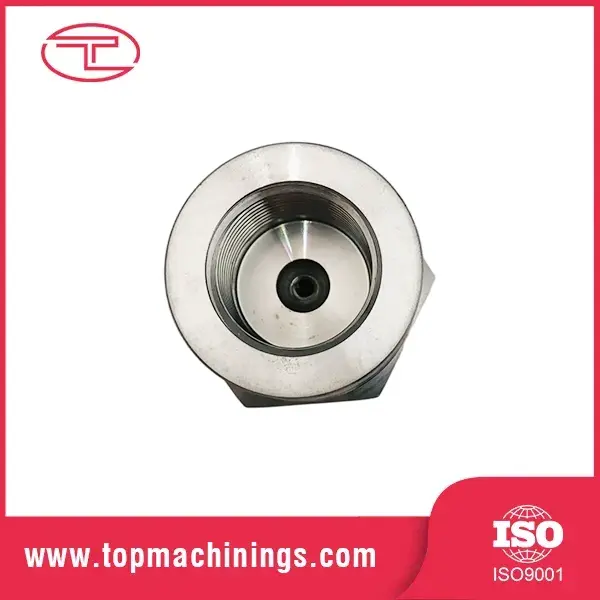

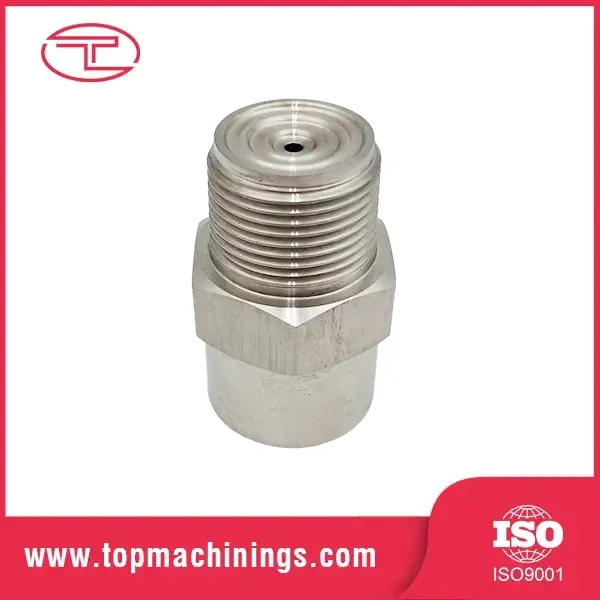

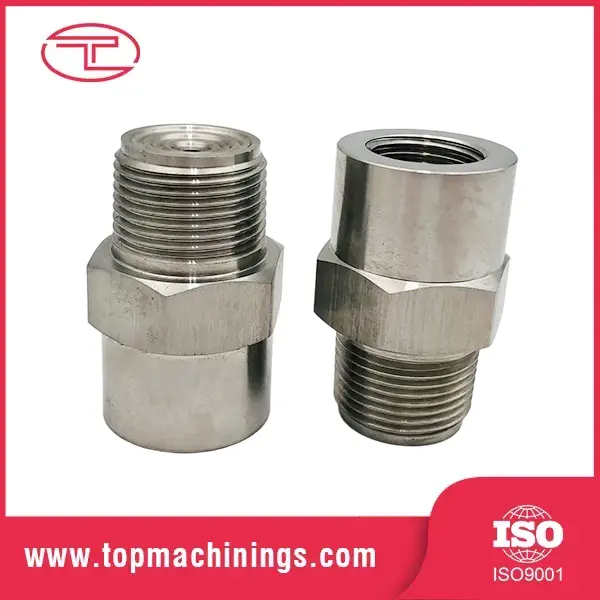

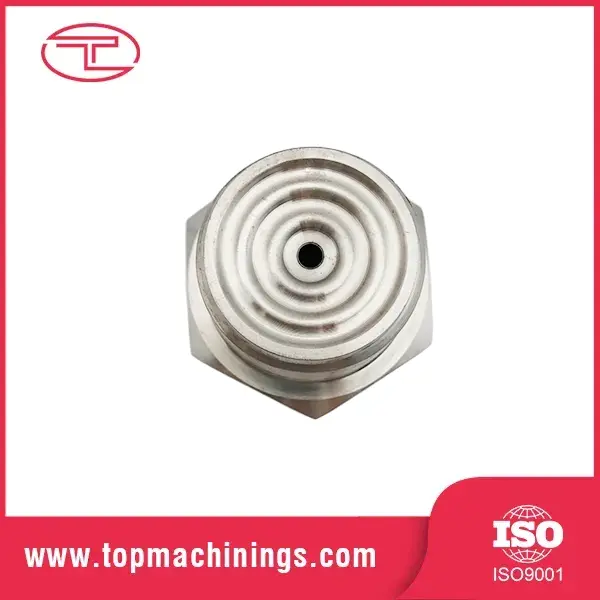

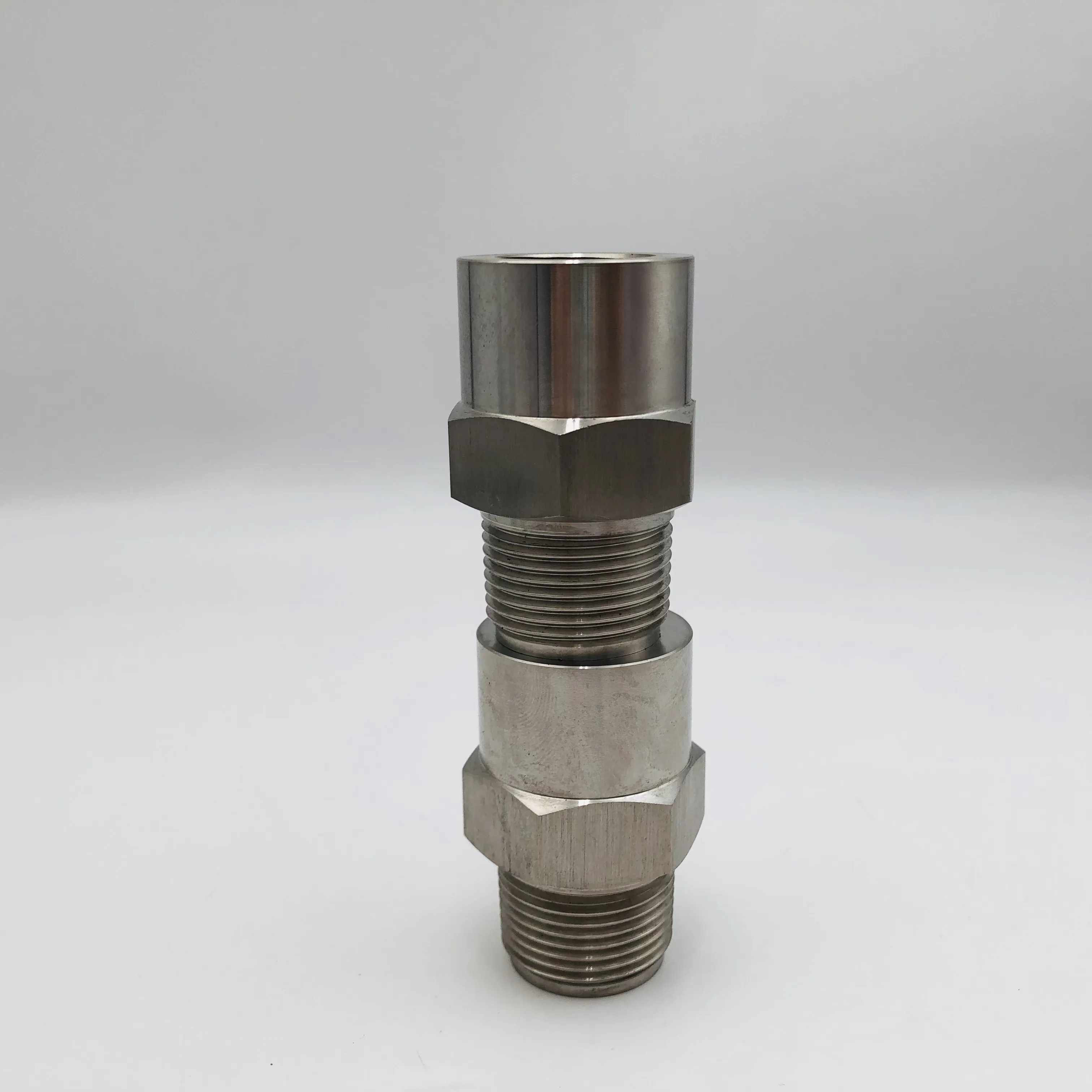

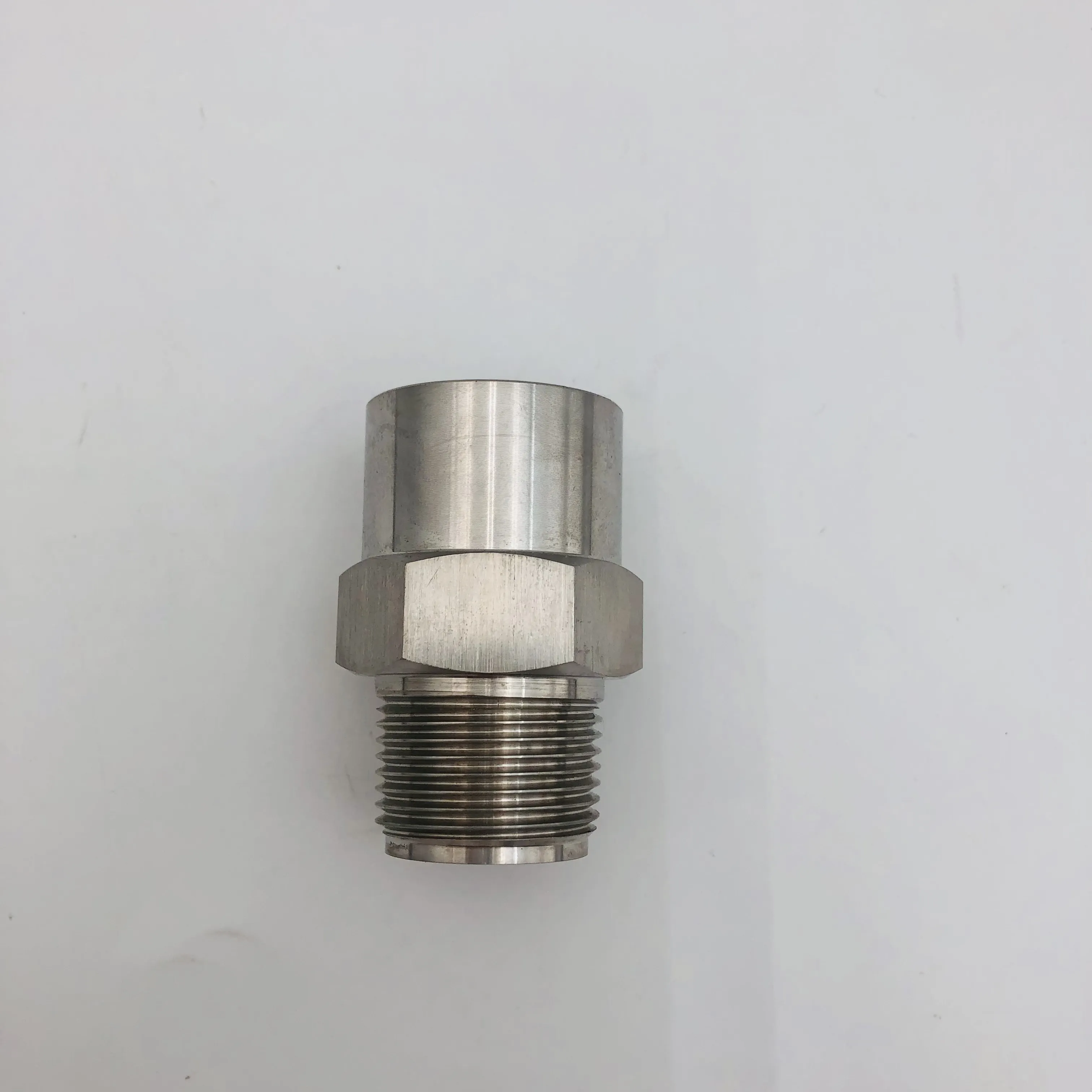

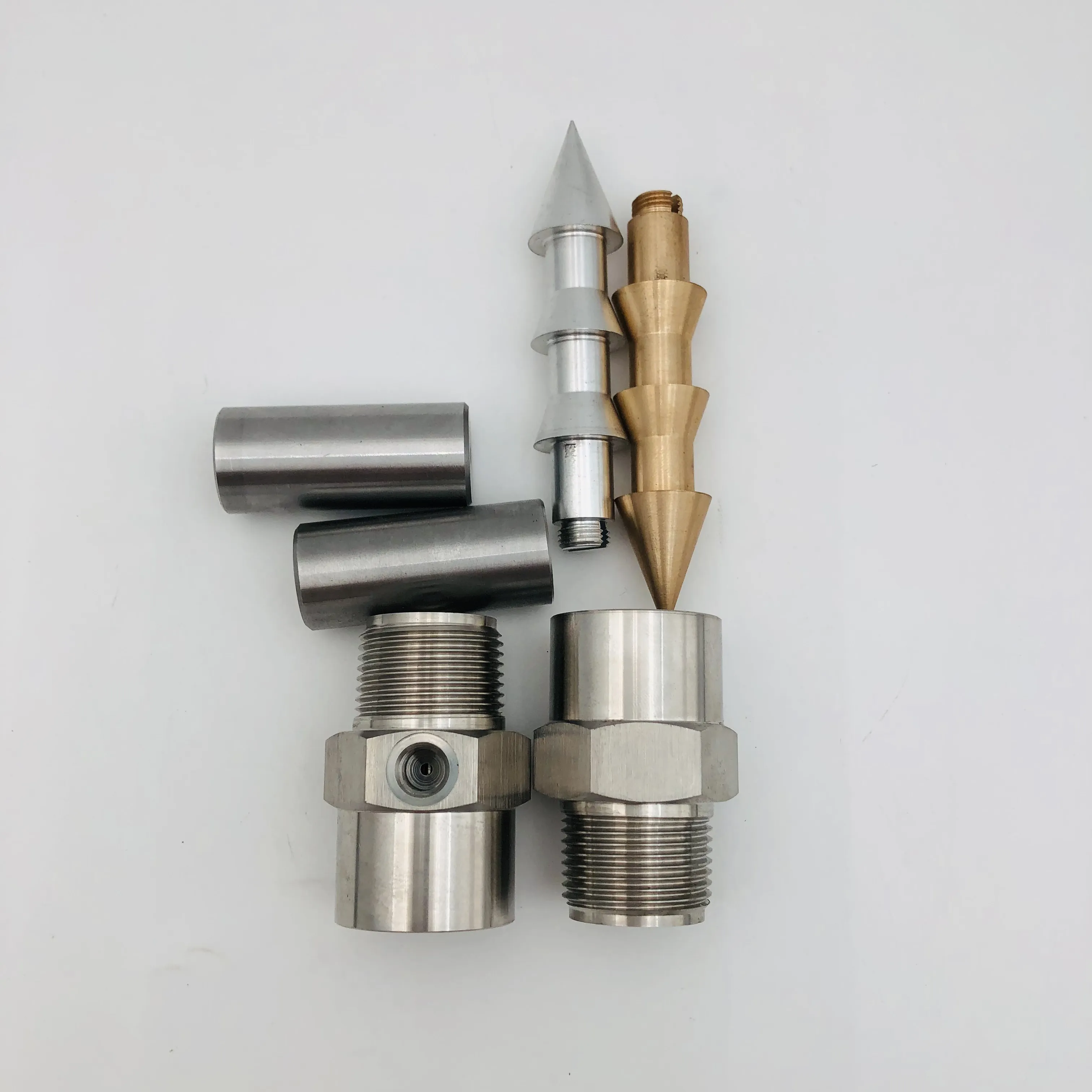

サンプル表示

製品パラメータ

製品名	ステンレス製フルコーンスプレーノズル
材料	304、316、316L、真鍮
流量	カスタマイズされた
スプレー角度	カスタマイズされた
スタイル	ねじサイズ
BBフルコーンスプレーノズル	1/8”-2”
HHフルコーンスプレーノズル	1/8”-2”
GGフルコーンスプレーノズル	1/8”-3/4”
SJV-B フルコーンスプレーノズル	1/8”-3/4”

ステンレス製フルコーンスプレーノズルの応用

1. 砂および砂利プラントは、メカニズム-砂の製造および破砕プロセス中に大量の浮遊粉塵を生成します。ステンレス鋼のフルコーンスプレーノズルは、高密度で細かい水のミストを空気中に噴霧することで排出を抑制します。その結果、これらのダスト粒子は重力によって落下し、発生源での高効率なダスト抑制が実現されます。

2. 穀物および石油加工工場では、材料の積み降ろし、搬送、洗浄作業中に可燃性の有機粉塵が蓄積しやすくなります。霧化システムは、材料の移動点にマイクロウォーターミストを正確に噴霧します。この操作により、工場内での粉塵爆発の潜在的なリスクが効果的に軽減されます。

3. 冶金工場の製錬および焼結プロセスでは、大量の有毒な粉塵と高温の排ガスが発生します。高圧ステンレス鋼のフルコーンスプレーノズルは、ワークショップの設備を効果的に洗浄し、高温の炉を冷却し、環境粉塵を抑制します。均一に分散された液滴により気液接触面積が増加し、有害ガスの中和が大幅に促進されます。

4. 採石場は、露天掘り発破、削岩、骨材選別作業中に深刻な粉塵汚染に直面しています。ステンレス鋼のフルコーンスプレーノズルは広範囲にわたる粉塵を抑制し、廃水の泡を排除し、熱い原材料を急速に冷却します。この多用途ノズルシステムは、突然の火災を消すための非常に効率的な消火ツールとしても機能します。

よくある質問

Q1: ステンレス製フルコーンスプレーノズルの正確な定義は何ですか?また、そのスプレーパターンはどのようになりますか?

A1: この固体コーンスプレーノズルは、内部羽根または渦室を使用して液体を細かいミストに砕きます。

Q2: これらのノズル内の液滴サイズを決定する主な変数は何ですか?

A2: 動作圧力、オリフィス直径、液体粘度によって液滴サイズが決まります。圧力が高いほど液体がオリフィスをより速く通過し、より細かい霧化が得られます。

Q3: ステンレス鋼と真鍮。適切な素材を選択するにはどうすればよいですか?

A3: ステンレス鋼 (304/316L) は、極度の熱、摩耗、高圧に耐えるため、冶金工場の業界標準となっています。

真鍮は、一般的な冷却や防火などのコスト重視の非腐食性セットアップに、スムーズな加工と適切なパフォーマンスを提供します。
