完全な CNC 生産プロセスはどのようなものですか?

初期の製品設計と CAD モデリングから、CAM プログラミング、機械セットアップ、実際の加工、最終品質検査と後処理に至るまで、デジタル精度と機械効率がどのように融合して複雑な金属部品を作成するかを探ります。

ステップ 1: 製品設計と CAD 図面の作成

全てCNC製造顧客の製品要件から始まります。当社の設計チームは、CAD ソフトウェアを使用して正確な 2D エンジニアリング図面を作成し、完成部品の最終形状の基礎を築く完全な 3D 製品モデルを構築します。

チェックのためのデザイン

後々の製造上の問題を回避するために、設計段階で原材料の性能、ツールのアクセススペース、加工の難易度、生産コストを評価します。

完全なモデル標準

3D モデルは、部品のあらゆる構造的特徴を完全に表示する必要があります。

明確なテクニカルマーキング

すべての図面には、製造時の参照用に、マークされた寸法公差、幾何公差、および表面粗さの要件が必要です。

ステップ 2: CAM プログラミングと加工プロセス計画

CAM ソフトウェアは、設計ファイルと CNC 工作機械の間のリンクとして機能します。当社の技術プログラマーは、CAD モデルを CNC 機器用の読み取り可能なコマンド言語である G コードおよび M コードに変換します。

マシニングステージ事業部

すべての部品の荒切削と仕上げ切削を分離します。荒加工では余分な材料が迅速に除去され、仕上げ加工では精度と表面品質が確保されます。

切削工具とパスの最適化

当社は適合する切削工具を選択し、可能な限り最短の切削パスを設計することで、無駄な移動時間を削減し、全体的な生産効率を高めます。

カスタム切断パラメータ

技術者は、部品の材質と構造に基づいて、主軸速度、送り速度、切削深さ、切削ステップを厳密に設定します。

実稼働前シミュレーションテスト

ソフトウェア内で完全な 3D 切削シミュレーションを実行し、プログラムをワークショップに送る前に工具の衝突、過剰切削、工具破損のリスクをチェックします。

ステップ 3: マシンのセットアップと現場での準備

正式な切断の前に、ワークショップのオペレーターはデジタル プログラムに合わせてすべての物理的なセットアップ作業を完了します。

ツールの準備

オペレーターは、プロセスシートに記載されている必要なすべての切削工具を準備し、各工具の長さと直径を測定して、工作機械マガジンに適切に取り付けます。

原料クランプ

バイス、プレッシャープレート、またはカスタム治具を使用して原材料のブランクを作業テーブルにしっかりと固定し、高速切断中のズレを防ぎます。

ツール設定と原点校正

ワーク座標系 (G54 など) はワークのゼロ点を確認するために設定されており、機械が原材料を正確に配置できるようにします。

プログラムのアップロード

完全に検証され、エラーのない G コード ファイルが CNC 機械制御システムにアップロードされます。

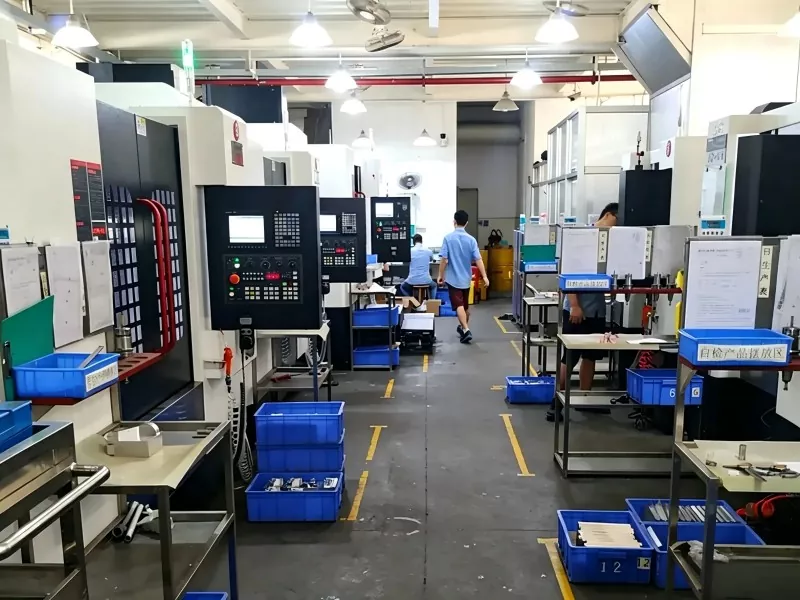

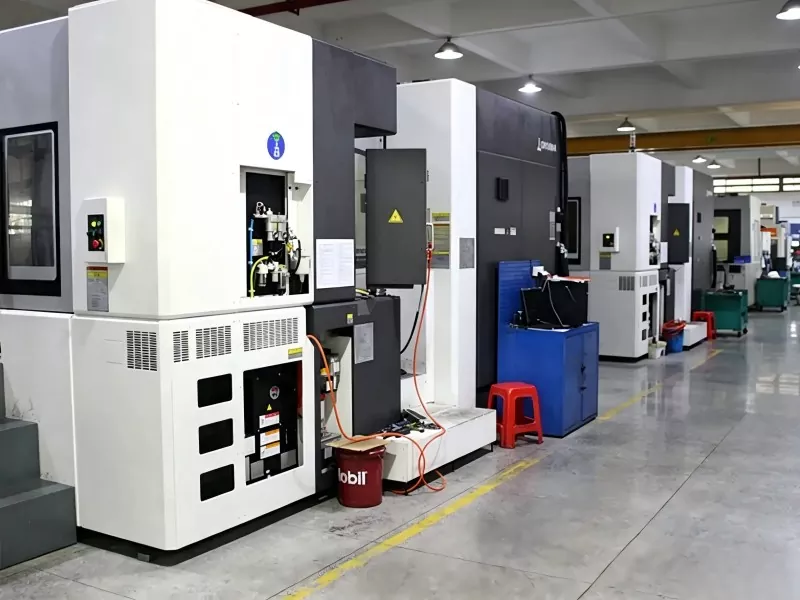

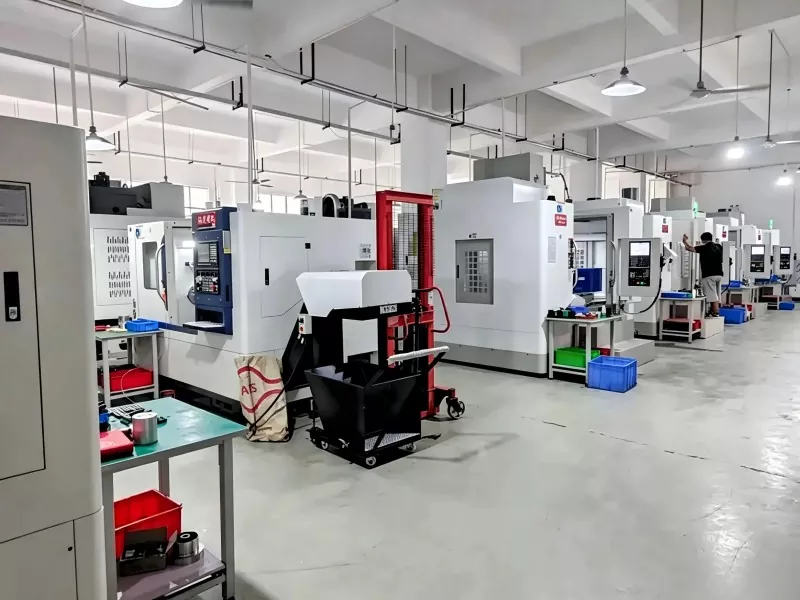

ステップ 4: 自動加工とリアルタイム監視

CNC マシンはアップロードされたコードに従って自動的に実行され、多軸リンケージにより材料の切断が完了します。オペレーターは、実行中のプロセス全体を常に監視します。

一般的な CNC 加工タイプ

フライス加工: 回転切削工具が固定されたワークピースに対して移動するため、複雑な平面、キャビティ、および湾曲した 3D プロファイルに最適です。

旋削: 原材料のブランクは切削工具の移動中に回転し、シャフト、ディスク、スリーブ (当社の真鍮成形インサートなど) などの回転部品に使用されます。

穴あけとタッピング: ファスナー組み立てのための正確な穴開けと雌ねじ加工。

現場監視のポイント

オペレーターは、生産中に次の詳細を注意深く監視する必要があります。

切断領域を完全に覆う十分な冷却液

工具の摩耗または刃先の欠けの兆候

機械からの異常な振動や耳障りな異音

ステップ 5: 精密検査と品質管理

機械加工が完了すると、すべての部品は厳格な QC テストを受け、すべての図面仕様と一致していることが確認されます。

基本寸法チェック

作業者は、デジタル ノギス、マイクロメーター、ゴー/ノーゴー ゲージを使用して、サイズを迅速に確認します。

高精度の寸法検査

超公差部品や複雑な曲面部品の場合は、座標測定機 (CMM) と光学画像検出器が幾何公差を正確にテストします。

表面仕上げ試験

表面粗さ試験機は表面の平滑性をチェックして、明らかな工具跡や表面欠陥を排除します。

ステップ6: 後処理と表面仕上げ

品質検査に合格した部品は、組立および外観の基準を満たすために二次処理が施されます。

バリ取り

ハンドツール、研磨機、または超音波装置を使用して鋭いバリやエッジを取り除き、傷を防ぎ、スムーズな組み立てを保証します。

部品の洗浄

切削油、金属片、表面の汚れをワークごとに完全に洗浄します。

カスタム表面処理

当社では、使用シナリオに応じて、防錆保護と装飾効果を目的とした、サンドブラスト、電気メッキ、陽極酸化、黒色酸化皮膜、粉末スプレーなどの複数の表面仕上げオプションを提供しています。

最終検査と梱包

完成品の最終チェック、防錆処理、部品の組み立て、耐衝撃梱包を経て出荷されます。
